내구성이 뛰어난 3D 프린팅 기어

지금 기어를 바꾸세요. 기존 플라스틱 대비 최대 80% 우수한 내마모성

► 다운타임 없음: 3D 프린팅 기어 사용 수명 온라인 계산
► 신속한 제조: 3일 내 배송 준비
► 최소 주문 수량 없음: 1~10,000개

3D 프린팅 서비스로 신속한 온라인 주문: 지금 기어 CAD 업로드 및 가격 계산


► 업로드되지 않나요? 3D 프린팅 서비스 툴에서 직접 업로드를 시작하려면 여기를 클릭하세요.
► 3D 프린팅 서비스는 어떻게 작동하나요?
샘플 모델을 로드하고 3D 프린팅 서비스를 온라인으로 테스트합니다.
기어 CAD 온라인 구성

기어 CAD 온라인 툴

CAD 모델이 없나요? 이구스 기어 온라인 툴을 사용하면 60초 내에 개별 치수를 가진 기어 모델을 생성할 수 있습니다.
기어 CAD 구성하기
기어의 사용 수명 계산

기어 사용 수명 계산기

3D 프린팅 기어의 수명은 얼마나 긴가요? 어플리케이션 파라미터를 입력하고 몇 번 클릭하여 예상 가능한 사용 수명을 계산하세요.
사용 수명 계산기 바로가기

무료 기어 샘플

샘플 부품을 선택하고 마찰학적으로 최적화된 3D 프린팅 재 테스트합니다.

아직 확신이 서지 않으시나요? 직접 확인해 보세요! 무료 샘플 기어를 보내드립니다.

3D 프린팅 소재의 품질과 이점을 직접 확인해 보세요: 3D 프린팅 부품에 관심이 있지만 최종 결정을 내리기 전에 당사 제품을 직접 사용해보길 원하시나요? 그렇다면 당사의 무료 샘플을 신청해보세요.

기어

3D-printed helical gear 나선형 기어
재질: iglidur i3 (레이저 소결 재질)
무료 샘플 주문

베벨 기어

3D 프린팅 베벨 기어 베벨 기어
재질: iglidur i3 (레이저 소결 소재)
무료 샘플 주문

웜 기어

3D 프린팅 웜 기어 웜 기어
재질: iglidur i6 (레이저 소결 소재)
무료 샘플 주문

플라스틱 기어 테스트 장비

테스트 완료 및 입증: iglidur® 기어는 표준 플라스틱으로 제작된 기어보다 사용 수명이 5배 더 깁니다.

모든 플라스틱 기어 성능 번호는 이구스 테스트 연구소의 테스트 장치에서 비롯합니다. 여기에서 다양한 구성품을 기준으로 iglidur 3D 프린팅 재질의 테스트 결과를 확인할 수 있습니다.

어떤 유형의 장비에 어떤 소재가 더 적합할까요?
  • iglidur i3는  강성이 높으며 특히 스퍼 기어 및 베벨 기어 형상에 적합하며 다른 형태의 기어에도 사용 가능합니다.
  • iglidur i6의 최적화된 슬라이딩 특성은 웜 기어에 완벽하게 적합합니다.
  • iglidur i8-ESD는 ATEX 기계에 사용되는 것과 같이 ESD 특성이 필요한 기어에 적합합니다.

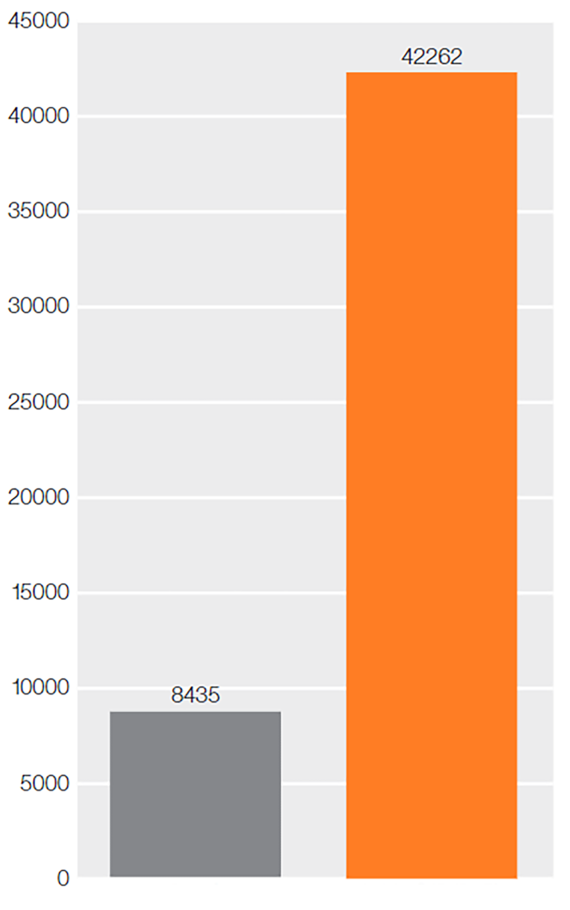

기어 테스트: 기어 파손시까지의 사이클 기록
iglidur® i3 (레이저 소결) vs POM (가공)
이 테스트에서는 기어가 기어 랙을 구동하고 기어가 파손되기 전까지 완료된 사이클 수를 측정합니다. iglidur®로 3D 프린팅하거나 레이저 소결한 기어는 POM으로 밀링한 기어보다 5배 더 오랜 사용 수명을 제공합니다.

1440° 피벗: n = 64rpm, M = 2.25Nm, z = 30, m = 1, b = 6.5mm

  • POM (가공됨)
  • iglidur® i3 (레이저 소결)
플라스틱 기어 비교 테스트 Y 축: 파손될 때까지의 사이클

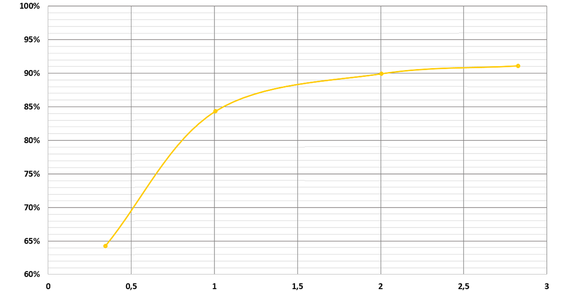

고성능 폴리머로 제작된 3D 프린팅 기어의 매우 높은 효율성

유성 기어박스 효율성 테스트는 iglidur I3으로 제작된 레이저 소결 기어가 오일 윤활 금속 유성 기어박스에 비해 건식 작동에서 효율적임을 보여주었습니다. 어떻게 이럴 수 있나요? iglidur 폴리머에 포함된 고체 윤활제가 마찰 계수를 크게 줄여주므로 건식 작동 3D 프린팅 iglidur 기어는 윤활된 금속 기어와 효율성에서 큰 차이가 없습니다. 통합형 윤활은 유지보수 노력을 크게 줄여줍니다.

테스트 절차: 기어 박스는 동력게에서 테스트 됩니다. 기어박스는 스텝 모터와 전자 브레이크로 구동됩니다. 동력 전달 장치의 측정 시스템은 기어박스 입력 및 출력 장치에서 각도 위치를 지속적으로 측정합니다. 작업을 통해 효율성, 토크 변동, 실제 토크 및 속도 범위의 백래시 성능 데이터를 수집할 수 있습니다.
iglidur® I3 레이저 소결 폴리머로 제작된 3D 프린팅 기어의 유성 기어박스 효율성 X 축: 토크(Nm), Y 축: 효율성(%) NEMA17 스텝 모터에 적합한 설치 사이즈 17 ► 유성 기어박스 전송 건식 작동에서 iglidur I3 기어를 사용할 경우 4:1

슬라이딩 특성 최적화 웜 기어의 매우 긴 사용 수명

테스트 파라미터:

  • 토크: 4.9Nm
  • 속도: 12rpm
  • 상대 재질: 경화 아노다이징 알루미늄
  • 기간: 2개월
평가
► POM(가공됨): 621,000 주기 후 완전 고장
► iglidur I6(소결됨): 100만 주기 후 낮은 마모
이구스 기어의 사용 수명 테스트 결과 보기
3D 프린팅 나사 설계 팁

3D 프린팅 서비스 설계 가이드

서비스 수명 연장에 도움이 되는 실용적인 정보를 포함한 3D 프린팅 서비스를 통해 제조된 부품에 대한 디자인 가이드입니다.
디자인 가이드 다운로드
3D 프린팅 기어 가이드라인

3D 프린팅 기어 가이드라인

가이드라인에서는 3D로 기어를 프린팅할 때 가장 흔히 범하는 세 가지 실수와 이를 예방하는 방법에 대해 자세히 알아볼 수 있습니다.
기어 가이드라인 다운로드

고객 적용 사례

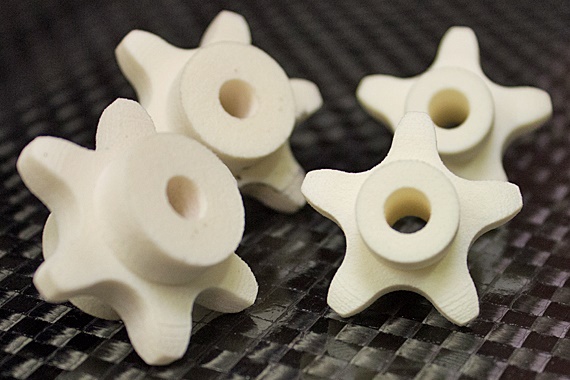

사용 중인 3D 프린팅 폴리머 기어

대형 시리즈의 경우: iglidur® 사출 성형 기어

비용 효율적으로 주입되는 iglidur® 기어는 추가 윤활유를 불필요하게 만듭니다.

한 눈에 확인하는 장점:
  • 사출 성형을 통한 경제적인 대량 생산
  • 고체 윤활제를 포함한 iglidur® 소재로 유지보수 불필요
  • 사용 수명 증대
  • 낮은 마찰계수
사출 성형 기어 더 알아보기
iglidur B180 기어

기어 유형

이구스 3D 프린팅 서비스를 이용하면, 모든 유형의 내마모성 및 무급유 기어 드라이브를 빠르고 개별 생산할수 있습니다. 스퍼 기어, 웜 휠 및 베벨 기어와 같은 기존 모델 외에도, iglidur 재질을 사용한 레이저 소결 제작 방 방식은 타원형 기어, 크라운 기어, 랙, 웜 기어 등에 매우 적합합니다.

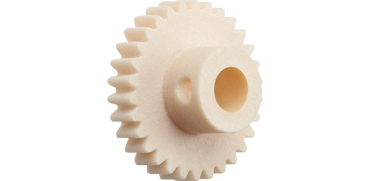

스퍼 기어

3D 프린팅 스퍼 기어
권장 재질: iglidur I3
폴리머 스퍼 기어 자세히 알아보기

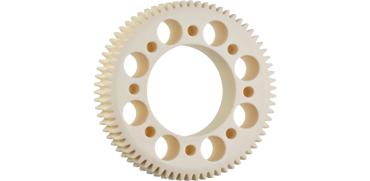

웜 휠

3D 프린팅 웜 휠
권장 재질: iglidur I6
3D 프린팅 웜 휠 자세히 알아보기

베벨 기어

3D 프린팅 베벨 기어
권장 재질: iglidur I3

이구스 3D 프린팅에 대한 추가 정보

2022년 3D 프린팅 혁신 사항

신제품

적층 제조를 위한 새로운 제품과 서비스 도구를 확인해보세요!

혁신을 확인해보세요!
이구스 테스트 연구소

테스트 완료!

PLA, ABS 및 기타 재질 및 제조 공정 대비 iglidur® 재질로 제작된 3D 프린팅 재질
온라인 3D 프린팅 서비스

3D 프린팅 서비스

온라인 3D 프린팅 서비스의 몇 단계만 거치면 맞춤형 적층 제조 부품을 제작할 수 있습니다.
이구스 3D 프린팅 서비스 바로가기
3D 프린팅 산업을 위한 솔루션

산업 브로셔

이구스가 적층 제조를 위해 제공하는 모든 솔루션에 대한 정보를 받아보세요.
무료 브로셔 다운로드

고객 질문 및 이구스 답변(FAQ)

폴리머로 제작된 3D 프린팅 기어


3D 프린팅 기어에 사용해야 하는 윤활유의 유형은 무엇인가요?
► iglidur 폴리머로 제작된 3D 프린팅 기어에는 윤활유가 필요 없습니다. 기어에 이미 윤활유가 포함되어 있습니다.
온라인 사용 수명 계산기에 표시된 평가된 사용 수명에 마모가 영향을 미치나요?
► 베어링과 달리 기어의 경우 마모는 가장 큰 문제가 아닙니다. 기어의 경우, 문제는 톱니가 분리될 때 발생합니다. 이것이 기어의 사용 수명을 결정합니다.
레이저 소결 프로세스 후에 도달하는 공차 값은 얼마인가요? 이러한 3D 프린팅 부품의 정밀도는 얼마나 높은가요?
► 공차는 부품 치수에 따라 다릅니다. 50mm까지 부품 공차는 ±0.1%mm입니다. 50mm를 초과하는 부품의 공차는 ±0.2%mm입니다. 이 값은 비봉합 부품에 적용됩니다.
장착이 잘 되도록 하려면 홀을 더 작게 만들어서 기어를 눌러야 하나요?
► 샤프트의 장착 치수를 재려면 토크 전달 방법과 사용되는 장치를 알아야 합니다. 예를 들어, 샤프트가 10x10mm인 경우, 기어에 공차 한도 10.1mm를 적용합니다.
기어 사용 수명 계산기가 소형 기어(예: 12개 톱니 보유)에 대해서도 작동하나요?
► 이구스 계산 툴은 톱니가 최소 17개인 기어에 대해서만 작동합니다. 톱니가 17개 미만일 때는 계산하는데 언더컷 정보가 필요하며, 이구스 계산기에는 그러한 변수를 추가하거나 사용하는 옵션이 없습니다. 톱니가 17개 미만인 기어가 필요한 경우, 이구스 담당자에게 문의하세요.
iglidur 재질로 프린팅된 부품에 나사산을 커팅할 수 있나요?
► 예, 필요한 경우 부품을 가공할 수 있습니다.
얼마나 많은 마모가 발생하나요? 사용 수명 계산 시 윤활 유형을 고려하나요?
► 이구스 기어 사용 수명 계산은 추가 윤활이 없다고 가정합니다.
소형 웜 및 웜 휠을 3D 프린팅할 수 있나요?
► 이구스의 최소 벽 두께는 약 0.7mm입니다. 필요한 경우 0.5mm까지 낮출 수 있습니다. 이구스는 소형 웜 및 웜 기어를 제작할 수 있습니다. 고하중인 경우, 금속 웜 샤프트가 필요합니다.
톱니를 조정할 수 있나요(프로파일 조정)?
► 이구스는 톱니가 조정된 부품을 프린팅할 수 있습니다. 이 기능은 현재 이구스 온라인 툴에 반영되어 있지 않습니다. 그러한 기어가 필요하지만 설계할 능력이 없는 경우, 주저하지 말고 문의하세요.
톱니에 5Nm가 직접 적용되나요?
► 톱니가 아니라 전체 기어에 5Nm가 적용됩니다.
기어/톱니 형상(입력 모듈, 톱니 수)을 생성하는 툴이 있나요?
► 이구스 기어 온라인 툴을 사용하여 기어를 만들 수 있습니다.
톱니 수가 적은 기어가 필요하면 어떻게 해야 하나요
►  기어 구성 툴을 업그레이드하여 이제 최소 8 개의 톱니로 기어를 구성 할 수 있습니다.
3D 프린팅 볼륨이 줄어들면 가격 장점이 있나요?
► 프린팅 볼륨을 고려하지 않을 경우 장점은 크지 않습니다.
FDM용 iglidur 3D 프린팅 재질은 프로토타입에만 적합한가요, 아니면 기능 부품으로 사용하기에 성능이 충분한가요?
► iglidur FDM 재질은 베어링과 기타 내마모성 부품에 적합합니다. 이구스 레이저 소결 재질로 제작된 기어는 사용 수명이 상당히 깁니다.
기계 테이퍼가 옵션인가요, 아니면 고체 윤활제가 문제인가요?
► 기존 플라스틱처럼 완제품을 가공할 수 있습니다.
iglidur 필라멘트를 구입하여 나만의 프린터에서 사용할 수 있나요?
► 예, 필라멘트를 온라인으로 구입할 수 있습니다. 많은 이구스 필라멘트는 밀폐형 및/또는 고온 프린터에 필요하기 때문에 가공 지침에 주의하세요.
더 낮은 사이즈 한계가 있나요?
► 이구스의 최소 벽 두께는 0.7mm입니다. 필요한 경우 0.5mm까지 낮출 수 있지만, 일반적으로 최소 0.7mm를 권장합니다.
3D 인쇄 이구스 기어와 가공된 다른 플라스틱 기어를 비교하는 마모 테스트 데이터가 있나요?
► 이구스는 다양한 POM으로 제작된 많은 기어와 PPT와 같이 가공된 다른 기어를 테스트했지만, 결과는 어떤 면에서도 POM으로 제작된 기어보다 좋지 않았습니다.
3D 프린팅 부품을 위한 최적의 샤프트 허브 연결이 있나요? 하중이 집중되어 feather key가 적합하지 않을 것으로 예상됩니다.
► 3D 프린팅 또는 폴리머 베어링을 위한 일반 규칙: 어플리케이션과 하중이 크지 않은 경우 부품을 폴리머로 제작할 수 있습니다. 이 규칙은 3D 프린팅 부품에도 잘 적용됩니다. 그러나 하중이나 표면 속도가 너무 높은 경우, 어플리케이션이 폴리머 부품에 대해 실행되는 금속 부품과 함께만 작동하는 지점이 발생합니다. 마찰 시스템에서 열이 더 잘 발생하기 때문에 특정 지점에서는 금속 샤프트를 사용하는 것이 더 좋습니다. 그렇지만 소형 기어는 항상 더 큰 하중을 받기 때문에 금속으로 제작해야 합니다. 대형 기어는 폴리머로 제작할 수 있으므로 시스템 윤활이 필요없습니다.
어떻게 하면 기어 재질을 최상으로 조합할 수 있나요?
► 두 기어 모두 폴리머로 제작할 수 있고, 이구스 사용 수명 계산기는 시스템 작동이 중지되는 지점을 결정하는 데 사용되었습니다. 하중이 너무 커서 폴리머 기어가 더 이상 작동하지 않는 지점이 있을 수 있습니다.
레이저 소결/FDM 열이 자가 급유에 영향을 주지 않나요?
► 아니요, 그렇지 않습니다. 고체 윤활제는 열의 영향을 받지 않습니다. 사출 성형과 스톡 바도 마찬가지이며, 자가 급유 특성을 잃지 않으면서 제작 프로세스 중에 짧게 강한 열을 경험하기도 합니다.
3D 프린팅 iglidur 기어로 금속 기어를 대체할 수 있나요?
► 금속 기어는 폴리머 기어가 취급할 수 있는 더 높은 하중을 취급할 수 있습니다. 금속 기어가 도달할 수 있는 한계에 도달하는 금속 기어를 사용하는 경우, 폴리머 기어로 대체할 수 없습니다. 그러려면 현재 크기보다 3-4배 더 큰 기어가 필요합니다. 그러나 사용하는 금속 기어가 금속 기어가 도달할 수 있는 한계에 미치지 못하는 경우, 당연히 폴리머 기어로 교체할 수 있습니다. 그러면 외부 윤활이 필요하지 않은 시스템을 보유하게 되고, 모든 유형의 기어를 매우 신속하게 보유할 수 있습니다. 이구스 사용 수명 계산기를 사용하여 고객의 어플리케이션에 맞는지 여부를 결정할 수 있습니다.
인쇄된 기어가 견고한가요?
► 이구스에서 인쇄한 모든 부품은 견고하며, 100% 폴리머로 제작되어 재생이 가능합니다. 이구스가 견고한 부품을 생산하는 이유는 기어, 베어링 및 기계의 다른 모든 곳에서사용되며 안정성이 가장 높아야 하기 때문입니다. 물론 고객이 중량을 줄이기 위해 경량 구성품을 설계할 수도 있습니다. 고객이 원하는 것이 그것이라면 이구스에 알려주십시오. 그러면 이구스는 견고한 기어를 인쇄하지 않을 것입니다.
3D 프린팅의 강도는 어느 정도인가요?
► 소결 재질은 매우 견고하지만 사용 중에 신속히 펴 바를 수 있고, 강도로 인해 인쇄된 부품의 성능이 손상되지는 않습니다.
