에너지 공급 시스템으로 긴 이동 거리 가능

1,000m 이상의 장거리 적용

1995년 이후, 이구스는 전 세계에서 문제없이 구동중인 글라이딩 장거리 가동형 제품을 30,000대 이상 판매했습니다. 사용 수명은 10년 이상 지속될 수 있습니다. 이동 길이가 1000m 이상 될 수 있습니다. 이들은 최대 10m/s 이상의 속도에서 이동하며 50kg 이상의 충진 중량을 운반할 수 있습니다. 이구스 프로젝트 엔지니어링 팀이 크기 규정, 설계, 프로젝트 관리, 설치 및 현장 시운전을 하는 데 도와드립니다. 뿐만 아니라, 이구스 isense 센서 및 모니터링 모듈 (예: 푸시/풀 감지 시스템)을 사용하여 에너지체인의 마찰, 푸시/풀 하중 및 가속도를 측정하고, 실시간 모니터링도 수행할 수 있습니다. 가이드 트러프 및 인클로저를 통과하는 긴 이동 거리에서 에너지체인, 케이블 및 호스를 매끄럽게 낮은 마찰로 가이드할 수 있습니다. 공작 기계, 하수 시설 및 폐기물 소각로에서 크레인, 발전소 및 광산까지 확장하여, 광범위한 산업에서 긴 실내 및 실외 이동 구현이 가능합니다.


무료 설계 자문 서비스 요청

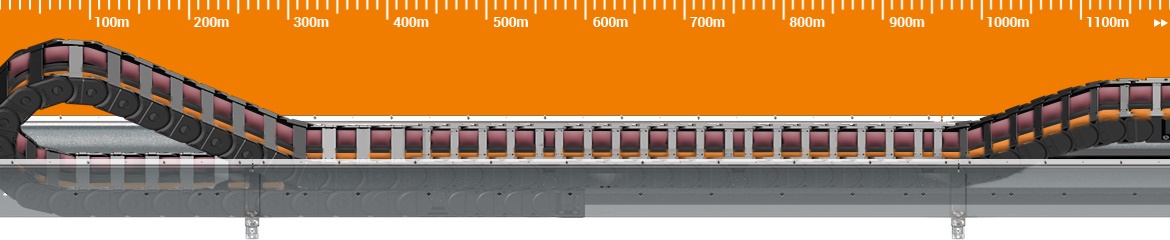

장거리 이동 개요

이동 거리: 0 ~ 50m

예: 공작 기계, 하수 시설 및 물류 장치

에너지체인 E2.1
내부 높이: 26~48mm

에너지체인 E4.1
내부 높이: 21~350mm

이동 거리: 50 ~ 150m

예: 갠트리 트롤리 및 세차 장비 설치

에너지체인 P4.1:
내부 높이: 56~80mm

에너지체인 E4/4R:
내부 높이: 32~80mm

에너지체인 E4/4RHD:
내부 높이: 56~80mm

이동 거리: 150 ~ 500m

예: 폐기물 소각 시스템 및 쉽 언로더

에너지체인 P4.1:
내부 높이: 56~80mm

에너지체인 E4/4R:
내부 높이: 32~80mm

에너지체인 E4/4RHD:
내부 높이: 56~80mm

이동 거리: 500m 이상

예: 발전소 및 노천 채굴

에너지체인 P4.1:
내부 높이: 56~80mm

에너지체인 E4/4R:
내부 높이: 32~80mm

에너지체인 E4/4RHD:
내부 높이: 56~80mm

Tušimice

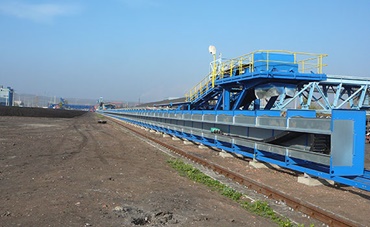

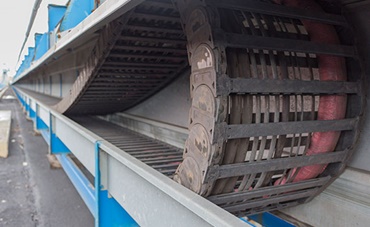

Tušimice: 2007년 이후 이구스에서 공급한 615m 이동 거리로 고장 없이 세계에서 가장 긴 플라스틱 에너지체인 작동 중.


에너지체인은 장거리 이동에 뛰어난 이점을 제공합니다.

  • 1,000m 이상의 장거리 적용
  • 전기, 유압 및 공압 에너지뿐만 아니라 디지털 신호(전기 또는 광학)와 같은 모든 매체와 액체 매체가 동일한 시스템에서 나란히 작동할 수 있습니다.
  • 불필요한 인터페이스 없음
  • 최대 70kg/m의 충진 중량
  • 에너지체인 및 케이블과 함께 10년 이상 사용 수명 지속
  • 이러한 바람, 날씨, 먼지, 화학물질 및 벌크 소재에 노출되는 경우와 같은 모든 어플리케이션에서 안정적
  • 케이블 및 호스의 빠른 설치 및 개조

기술 데이터 - 글라이딩 어플리케이션

이동 거리최대 속도최고 가속도충진 중량
> 1,000m10 m/s50 m/s270 kg/m
  적용 환경에 따라 상이, 이구스에 문의적용 환경에 따라 상이, 이구스에 문의

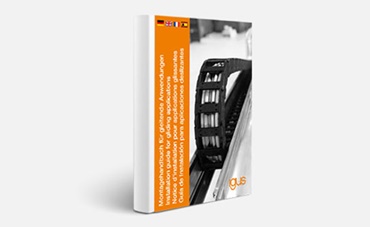

"장거리 이동" 조립 설명서 다운로드


글라이딩 어플리케이션 설치 시 주의해야 할 사항.
이 조립 설명서에서는 장거리 이동 에너지 공급 시스템을 직접 올바르게 설치하고 사용 수명을 최적화하는 방법을 보여줍니다.

지금 다운로드하세요!

장거리 이동에 적합한 제품

장거리 이동에 적합한 에너지체인

에너지체인 P4.1 시리즈

에너지체인 P4.1

  • 최대 800m 이상 긴 이동 거리
  • 최대 30kg/m의 높은 충진 중량
  • 최고 10m/s 속도 가능
  • 무보수 트리보 폴리머 플레인 베어링으로 인해 더욱 길어진 사용 수명

에너지체인 시리즈 4040RHD/5050RHD

에너지체인 시리즈 4040RHD/5050RHD

  • 최대 1000m 이상의 이동 거리
  • 최대 50kg/m의 케이블 하중
  • 최고 6m/s 속도 가능
  • 최적의 어플리케이션 적응을 위한 다양한 롤러 타입

에너지체인 시리즈 4040R/5050R

에너지체인 시리즈 4040R/5050R

  • 최대 600m의 이동 거리
  • 최대 13kg/m의 충진 중량
  • 최고 3m/s 속도 가능
  • 매우 넓은 글라이딩 표면, 저마모

장거리 이동을 위한 chainflex® 케이블

모터 케이블 CFCRANE

모터 케이블 CFCRANE

  • 최고 전압 및 출력에 적합
  • 난연성
  • UV 내성: 높음
  • 내유성: DIN EN 60811-2-1에 기반한 내유성

모터 케이블 CF300.UL.D

모터 케이블 CF300.UL.D

  • 초고중량용
  • 400m 이상의 글라이딩 어플리케이션
  • 실내 및 실외 적용, UV 내성
  • UV 내성: 높음

CFLG.LB 광섬유 케이블

CFLG.LB 광섬유 케이블

  • 5xd의 초중량급 어플리케이션용
  • TPE 외피
  • 400m 이상의 글라이딩 어플리케이션 (수평)
  • UV 내성

장거리 이동용 기타 시스템

스틸 가이드 트러프

스틸 가이드 트러프

  • 거의 모든 에너지체인에 사용 가능한 다양성
  • 매우 빠르고 쉬운 모듈형 조립
  • 혹독한 환경에 사용 가능한 매우 견고하고 내구성이 강한 스틸 가이드 트러프

컨디션 모니터링 푸시/풀 감지 시스템

컨디션 모니터링 푸시/풀 감지 시스템

  • 시스템 결함 시, 안전한 셧-다운 또는 알람 신호
  • 과부하시 시스템 종료
  • 개별 프로그래밍 및 데이터 메모리 내 이벤트 입력 가능

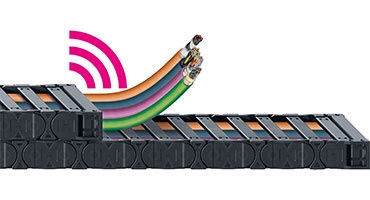

예측 가능한 유지보수

예측 가능한 유지보수 (스마트 플라스틱)

  • 유지보수 비용 절감
  • 예기치 못한 다운타임 제거
  • 사용 수명 연장
  • 작동 이상 원인을 신속하게 감지 - 시간 절약

하네스된 에너지체인 시스템

하네스된 에너지체인 시스템

  • 95% 감소된 하네싱 시간
  • 조립 시간 단축
  • 벌크화물 기술의 경우와 같은 플러그&플레이 솔루션

고객 적용 사례

갈탄 굴삭기

615m 이동 거리와 2008년 이후 고장 없이 작동 중

이전에 설치된 페스툰 시스템과 비교할 때, 5050RHD 시리즈 에너지체인 시스템은 이제 필요한 케이블 길이를 줄이고, 설치 공간을 절약하고, 물과 에너지와 같은 모든 매개체를 안전하고 안정적으로 가이드할 수 있습니다. 5050RHD 시리즈는 체코에서 대형 갈탄 굴삭기에 사용되었습니다.

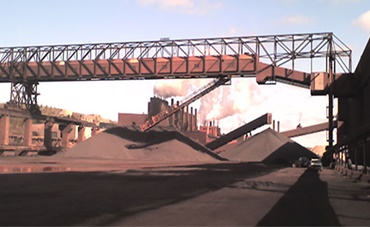

광산의 컨베이어 시스템

극한 조건에서도 550m의 긴 이동 거리

5050HD 시리즈 에너지체인 시스템 및 CF35 chainflex® 모터 케이블은 2008년 10월 미네소타 슈피리어 레이크 북쪽 해안에 있는 광산에서 설치되었습니다. 이동 거리는 550m입니다.

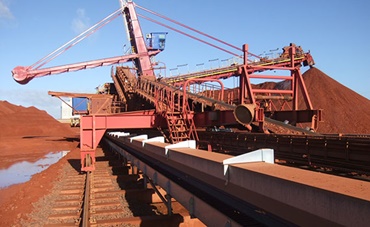

컨베이어 시스템

2013년 이후 이상 환경 조건에서 에너지 공급

이구스 에너지 공급 시스템 (rol e-chain® 유형 5050RHD, chainflex® 케이블 및 푸시/풀 감지 시스템)은 컨베이어 시스템에서 사용됩니다.

쉽 언로더

441m의 이동 거리와 2001년 이후 고장 없이 작동 중

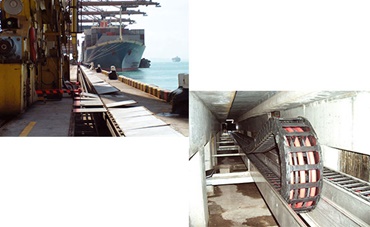

시리즈 5050R 에너지체인, CFCrane chainflex® 케이블 및 광섬유 케이블은 말레이시아의 현대적인 화력발전소에 있는 쉽 언로더에서 사용되었습니다. 모든 에너지체인에는 스테인레스 스틸 가이드 트러프가 완전히 장착되어 기상 악조건을 견딥니다.

"체인 상승" 및 "풍력 하중" 테스트

이구스는 오래 지속되는 에너지 공급을 위해 사내 실험실에서 어플리케이션 특정 테스트를 수행합니다.

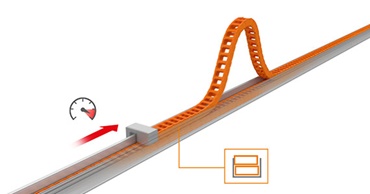

긴 이동 거리에서 체인 구동

긴 이동 거리에서 체인 구동

5050R 시리즈 에너지체인 상승 정도를 200m 이동 거리와 7.5kg/m 하중 조건에서 테스트했습니다.

결과: 5050R 시리즈의 에너지체인은 트러스트가
8,000N을 초과할 때만 상승합니다.

이구스 솔루션: 상승 가드가 있는 가이드 트러프는 트러프에서 에너지 공급 시스템을 안전하게 유지시킵니다.

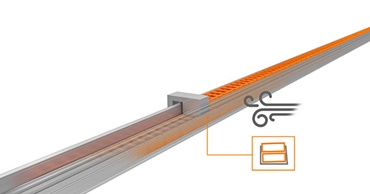

긴 이동 거리에서 풍력 하중

긴 이동 거리에서 풍력 하중

문제: 55mph 풍속이 4040CR 시리즈 에너지체인의 기능에 영향을 주나요?

결과: 55mph 풍속에서는 가이드 트러프만 탄력적으로 휘어졌습니다.

이구스 솔루션: 고강도 "HD 하부 클램프"는 풍력 하중에서 가이드 트러프의 탄성적 변형을 방지합니다.

추가 정보

엔지니어링 프로젝트 및 고객 맞춤형 솔루션
엔지니어링 프로젝트 및 고객 맞춤형 솔루션

첫 번째 구상부터 설치 및 현장 시운전까지

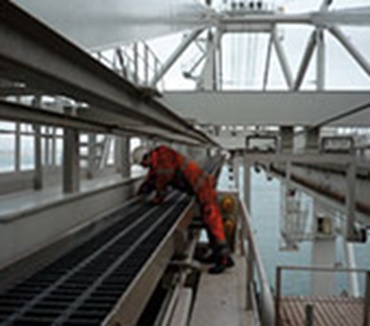

설치 서비스
설치 서비스

보증과 함께 모든 구성품으로 에너지체인 설치

벌크화물 기술
벌크화물 기술

이구스 제품은 벌크화물 기술에서 사용되었습니다.
