  2. LM가이드 시스템
  3. 로우 프로파일 직동 가이드 시스템 NK-12-27-80

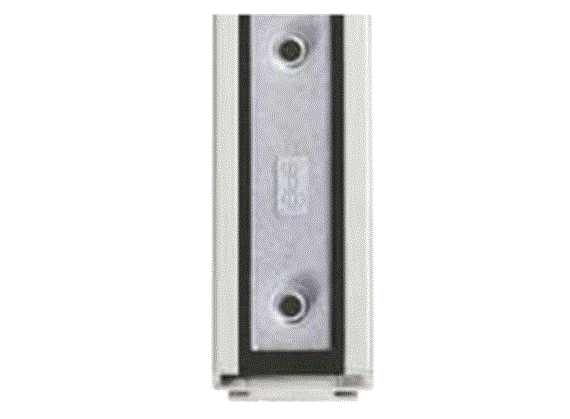

drylin® N - 로우 프로파일 직동 가이드 시스템 NK-12-27-80

02 버전 - 나사산 핀 포함 표준형
품번 최대 레일 길이 a C4 A3 C5=C6 h h1 K1* ly lz 레일 무게 m 당 가격
  최대 길이       최소 max.       [mm2] [mm2] [g/m]
당일 배송 NS-01-27 3000 27 60 0 20 49.5 9 1.1 M4 6524 588 290 40,050 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) NS-01-27-UNGEBOHRT 3000 27 0 0 9 1.1 0 6524 588 290 36,430 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) NS-01-27-AR 3000 27 60 0 20 49.5 9 1.1 M4 6524 588 290 48,070 WON 장바구니에 추가
선택된 부품에 대해 더 많은 정보:
3D CAD (캐드) 3D CAD (캐드)
견본주문 견본주문
PDF PDF
견적 요청 견적 요청
myCatalog myCatalog

보어가 없는 레일의 경우, 의견란에 "보어 없음"으로 표시하세요.
*헤드가 낮은 원통형 나사의 경우

12 타입 - 나사 홀 포함 코팅됨:

주문 번호 명칭 캐리지 무게
    [g]
10 - 15일 내 배송 (영업일 기준) NW-12-27-80-LLZ 운반대, 플로팅 베어링 z-방향 25 17,560 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) NW-12-27-80-LLY 운반대, 플로팅 베어링 y-방향 25 17,560 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) NW-12-27-80-LLYZ 운반대, 플로팅 베어링 y- 및 z-방향 25 17,560 WON 장바구니에 추가
선택된 부품에 대해 더 많은 정보:
3D CAD (캐드) 3D CAD (캐드)
견본주문 견본주문
PDF PDF
견적 요청 견적 요청
myCatalog myCatalog

버전 12: 치수[mm] - 가이드 캐리지

품번 H A C C1 C2 H2 K K3 Spmin. DpØmin. 중량
  ±0,35                       [g/m]
10 - 15일 내 배송 (영업일 기준) NW-12-27-80-LLZ 9.5 14 80 76 60 0 0 M4 5 6.5 25 17,560 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) NW-12-27-80-LLY 9.5 14 80 76 60 0 0 M4 5 6.5 25 17,560 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) NW-12-27-80-LLYZ 9.5 14 80 76 60 0 0 M4 5 6.5 25 17,560 WON 장바구니에 추가
선택된 부품에 대해 더 많은 정보:
3D CAD (캐드) 3D CAD (캐드)
견본주문 견본주문
PDF PDF
견적 요청 견적 요청
myCatalog myCatalog

전체 시스템 주문하기

몇 가지 단계로 구성:

1. 캐리지 수 선택
2. 캐리지 유형 선택
3. 레일 길이 입력(mm)
4. 캐리지 옵션 선택
5. 레일 옵션 선택.

힌트:

자세한 내용은 아래에 언급된 페이지에서 뿐만 아니라 도면 아래에서 찾을 수 있습니다. 디자인 룰에서 자동 조심 무급유 베어링 옵션에 관한 정밀 사양을 얻을 수 있습니다.
1

자동 조심 베어링 제외

2

z 방향의 자동 조심 베어링

3

y 방향의 자동 조심 베어링

4

yz 방향의 자동조심 무급유 베어링

drylin® NK-12-27-80 - 전체 시스템

단계 1

필요한 캐리지 수량을 입력하세요.

technical drawing
캐리지 수량:
진행
drylin® N - 기술 데이터
drylin® N - 디자인 룰

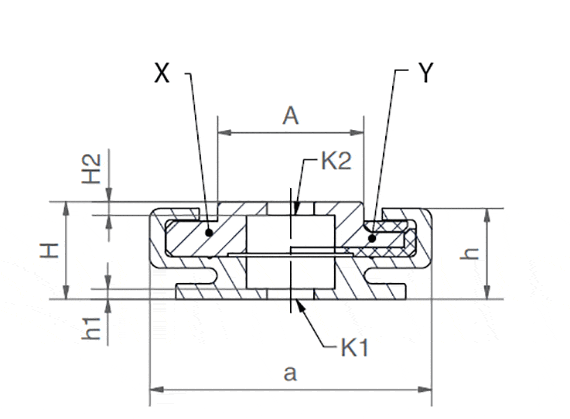

X = 버전: 1-피스 | Y = 버전: 다중 피스
당일 배송
10 - 15일 내 배송 (영업일 기준)
