drylin® Q - 공차 조정

drylin® Q 사각 직동 가이드는 언제나 캐리지와 레일 사이에서 최소 공차를 필요로 합니다. 바로 설치가 가능하도록 공차가 조정된 상태로 제공됩니다. 캐리지의 무급유 베어링 공차는 필요한 경우 추후 조정 가능합니다. 이 작업은 추가 하중 없이 완료되어야 합니다.

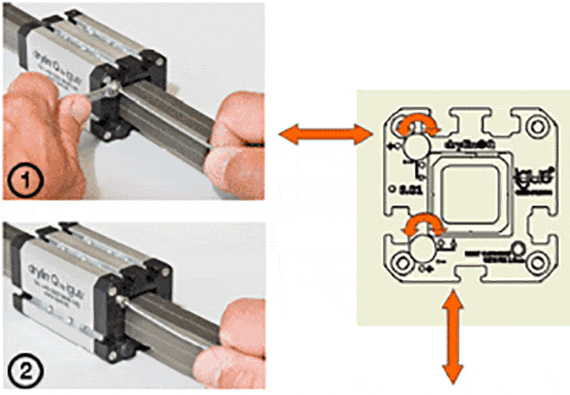

1. 보호 커버를 제거한 후 잠금 너트를 풉니다. 가로 폭: QWE-01-20 및 QWE-01-20-HKA의 경우 SW5

2. 육각 렌치를 사용해 베어링 공차를 재설정합니다. 가로 폭: QWE-01-20 및 QWE-01-20-HKA의 경우 1.5mm

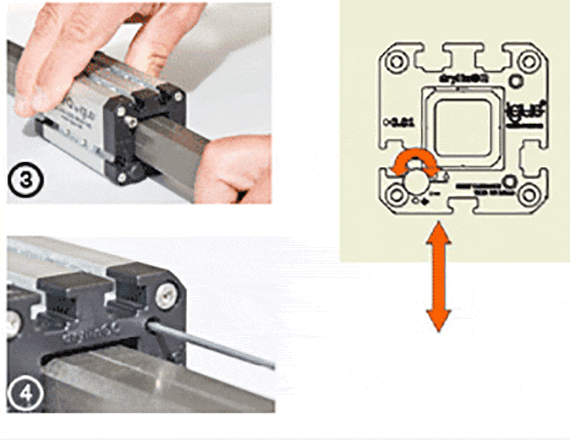

3. 조정 후에 캐리지의 공차를 확인합니다. 수치가 알맞은 경우 잠금 너트를 조이고 보호 덮개를 부착합니다.

4. 공차가 너무 낮게 설정되어 캐리지가 닿을 경우 육각 나사만 리셋 하는 것으로는 충분하지 않습니다. 나사를 조인 후에 나사 반대쪽의 재설정 버튼을 추가로 작동하여 글라이딩 요소를 다시 분리합니다. 1-3단계를 통해 공차를 다시 설정할 수 있습니다. 이 목적을 위해 다음 사이즈의 핀 사용: QWE-01-23 및 QWE-01-20-HKA의 경우 2.5mm
