| 주문 번호 | 최대 레일 길이 | a | C4 | A3 | C5=C6 | h | h1 | K1* | ly | lz | 레일 무게 | m 당 가격 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 최대 길이 | 최소 | max. | [mm2] | [mm2] | [g/m] | |||||||||
| NS-01-27 | 3000 | 27 | 60 | 0 | 20 | 20/49,5 | 9 | 1.1 | M4 | 6524 | 588 | 290 | 45,350 WON | |
| NS-01-27-UNGEBOHRT | 3000 | 27 | 0 | 0 | 0 | 9 | 1.1 | 0 | 6524 | 588 | 290 | 37,490 WON | ||
| NS-01-27-AR | 3000 | 27 | 60 | 0 | 20 | 20/49,5 | 9 | 1.1 | M4 | 6524 | 588 | 290 | 54,420 WON | |
보어가 없는 레일의 경우, 의견란에 "보어 없음"으로 표시하세요.
*헤드가 낮은 원통형 나사의 경우
| 주문 번호 | 명칭 | 캐리지 무게 | ||
|---|---|---|---|---|
| [g] | ||||

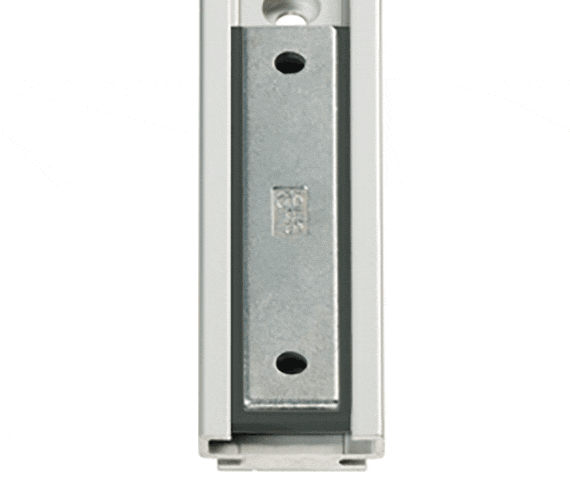

| NW-11-27-80-LLY | 관통 홀이 있는 캐리지, 플로팅 베어링 y-방향 | 25 | 17,760 WON | |
| NW-11-27-80-LLZ | 관통 홀이 있는 캐리지, 플로팅 베어링 z-방향 | 25 | 17,760 WON | |
| NW-11-27-80-LLYZ | 관통 홀이 있는 캐리지, 플로팅 베어링 y- 및 z-방향 | 25 | 17,760 WON |
| 품번 번호 | H | A | C | C1 | C2 | A2 | H2 | K2 | K3 | K4 | 최소 Sp | 최소 Dp Ø | 중량 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ±0,35 | [g/m] | ||||||||||||
| NW-11-27-80-LLY | 9.5 | 14 | 80 | 76 | 60 | 0 | 1.5 | 0 | 0 | 25 | |||
| NW-11-27-80-LLZ | 9.5 | 14 | 80 | 76 | 60 | 0 | 1.5 | 0 | 0 | 25 | |||
| NW-11-27-80-LLYZ | 9.5 | 14 | 80 | 76 | 60 | 0 | 1.5 | 0 | 0 | 25 |
자동 조심 베어링 제외
2z 방향의 자동 조심 베어링
3y 방향의 자동 조심 베어링
4yz 방향의 자동조심 무급유 베어링
필요한 캐리지 수량을 입력하세요.
