주문 번호 | 최대 레일 길이 | a | C4 | A3 | C5=C6 | h | h1 | K1* | ly | lz | 레일 무게 | m 당 가격 | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
최대 길이 | 최소 | max. | [mm2] | [mm2] | [g/m] | |||||||||
NS-01-27 | 3000 | 27 | 60 | 0 | 20 | 20/49,5 | 9 | 1.1 | M4 | 6524 | 588 | 290 | 40,050 WON | |
NS-01-27-UNGEBOHRT | 3000 | 27 | 0 | 0 | 0 | 9 | 1.1 | 0 | 6524 | 588 | 290 | 36,430 WON | ||
NS-01-27-AR | 3000 | 27 | 60 | 0 | 20 | 20/49,5 | 9 | 1.1 | M4 | 6524 | 588 | 290 | 48,070 WON |
보어가 없는 레일의 경우, 의견란에 "보어 없음"으로 표시하세요.
*헤드가 낮은 원통형 나사의 경우
주문 번호 | 명칭 | 캐리지 무게 | ||
---|---|---|---|---|
[g] | ||||

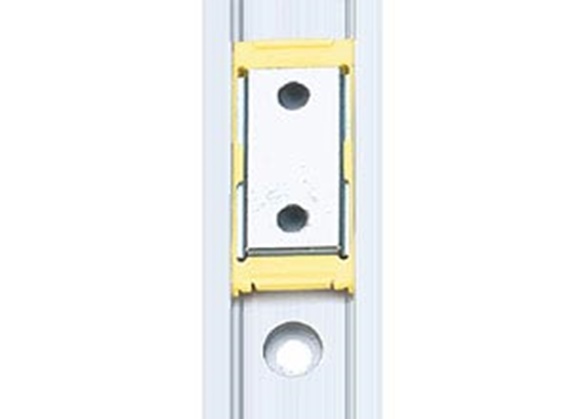

NW-01-27 | 클립형 캐리지 | 10.8 | 7,860 WON | |
NW-01-27-HT | 클립형 캐리지 - 최대 130°C의 고온에서 사용 가능 | 10.8 | 12,300 WON | |
NW-01-27-P | 프리로드 장착 클립형 캐리지 | 10.8 | 7,860 WON | |
NW-01-27-LLY | 클립형 캐리지, y-방향 플로팅 베어링 | 10.8 | 7,860 WON | |
NW-01-27-LLZ | 클립형 캐리지, z-방향 플로팅 베어링 | 10.8 | 7,860 WON | |
NW-01-27-LLYZ | 클립형 캐리지, y 및 z-방향 플로팅 베어링 | 10.8 | 7,860 WON |
품번 번호 | H | A | C | C1 | C2 | A2 | H2 | K2 | K3 | K4 | Spmin. | DpØmin. | 중량 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
±0,35 | [g/m] | ||||||||||||
NW-01-27 | 9.5 | 14 | 40 | 30 | 20 | 0 | 1.5 | 0 | 0 | 0 | 10.8 | ||
NW-01-27-HT | 9.5 | 14 | 40 | 30 | 20 | 0 | 1.5 | 0 | 10.8 | ||||
NW-01-27-P | 9.5 | 14 | 40 | 30 | 20 | 0 | 1.5 | 0 | 0 | 10.8 | |||
NW-01-27-LLY | 9.5 | 14 | 40 | 30 | 20 | 0 | 1.5 | 0 | 0 | 10.8 | |||
NW-01-27-LLZ | 9.5 | 14 | 40 | 30 | 20 | 0 | 1.5 | 0 | 0 | 10.8 | |||
NW-01-27-LLYZ | 9.5 | 14 | 40 | 30 | 20 | 0 | 1.5 | 0 | 0 | 10.8 |
주문 번호 | 명칭 | 캐리지 무게 | ||
---|---|---|---|---|
[g] | ||||
NW-11-27-80 | 관통 홀이 있는 캐리지 | 25 | 15,680 WON | |
NW-11-27 | 사출 성형 캐리지 | 10.8 | 7,860 WON | |
NW-11-27-LLY | 사출 성형 캐리지, y-방향 플로팅 베어링 | 10.8 | 7,860 WON | |
NW-11-27-LLZ | 사출 성형 캐리지, z-방향 플로팅 베어링 | 10.8 | 7,860 WON | |
NW-11-27-LLYZ | 사출 성형 캐리지, y 및 z-방향 플로팅 베어링 | 10.8 | 7,860 WON |
품번 번호 | H | A | C | C1 | C2 | A2 | H2 | K2 | K3 | K4 | Spmin. | DpØmin. | 중량 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
±0,35 | [g/m] | ||||||||||||
NW-11-27-80 | 9.5 | 14 | 80 | 76 | 60 | 0 | 1.2 | - | 5 | 6.5 | 25 | ||
NW-11-27 | 9.5 | 14 | 34 | 30 | 20 | 0 | 1.5 | 0 | 0 | 10.8 | |||
NW-11-27-LLY | 9.5 | 14 | 34 | 30 | 20 | 0 | 1.5 | 0 | 0 | 10.8 | |||
NW-11-27-LLZ | 9.5 | 14 | 34 | 30 | 20 | 0 | 1.5 | 0 | 0 | 10.8 | |||
NW-11-27-LLYZ | 9.5 | 14 | 34 | 30 | 20 | 0 | 1.5 | 0 | 0 | 10.8 |
자동 조심 베어링 제외
2z 방향의 자동 조심 베어링
3y 방향의 자동 조심 베어링
4yz 방향의 자동조심 무급유 베어링
필요한 캐리지 수량을 입력하세요.
