바로 연결 가능한 drylin® E 직동 액추에이터 장치 구성품: NEMA 스텝 모터, 기계 정밀도를 높이기 위한 엔코더 옵션
효율적인 dryspin® 고나선형 나사산
무급유 dryspin® 리드 스크류 너트
24시간 이내 재고에서 발송 가능
| 부품 번호 | 최대 하중 | 최고 속도 | 모터 | 엔코더 | ls | L | 사용 가능 | ||
|---|---|---|---|---|---|---|---|---|---|
| [N] | [m/min] | +1/-3 mm* | |||||||
| DLE-LA-0001 | 50 | 6.35 | NEMA11 | - | DST 6,35x5,08 | 115 | 100 | 274,550 WON | |
| DLE-LA-0002 | 50 | 6.35 | NEMA11 | X | DST 6,35x5,08 | 115 | 100 | 470,380 WON | |
| DLE-LA-0003 | 100 | 15 | NEMA17 | - | DST 8x15 | 170 | 150 | 300,430 WON | |
| DLE-LA-0004 | 100 | 15 | NEMA17 | X | DST 8x15 | 170 | 150 | 507,620 WON | |
| DLE-LA-0005 | 500 | 9 | NEMA23 | - | DST 10x12 | 225 | 200 | 478,300 WON | |
| DLE-LA-0006 | 500 | 9 | NEMA23 | X | DST 10x12 | 225 | 200 | 663,260 WON |

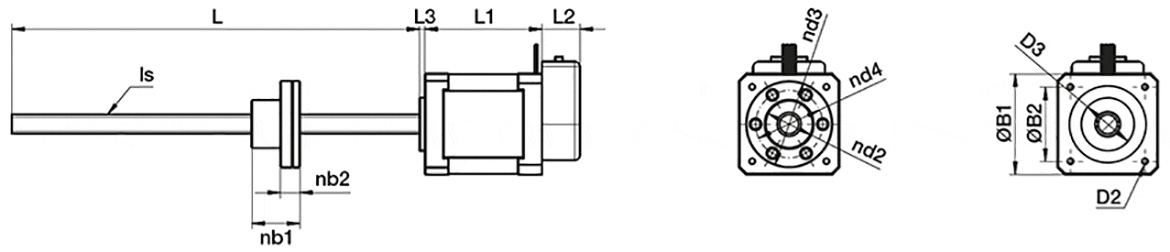

| 부품 번호 | L1 | L2 | L3 | B1 | B2 | D2 | D3 | nb1 | nb2 | nd2 | nd3 | nd4 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| +1mm | ||||||||||||||
| DLE-LA-0001 | 51 | 15.2 | 2 | 28.2 | 23 | M2,5 | 22 | 15 | 5 | 13 | 25 | 19 | 274,550 WON | |
| DLE-LA-0002 | 51 | 15.2 | 2 | 28.2 | 23 | M2,5 | 22 | 15 | 5 | 13 | 25 | 19 | 470,380 WON | |
| DLE-LA-0003 | 49 | 16 | 2 | 42.3 | 31 | M3 | 22 | 20 | 8 | 20 | 36 | 28 | 300,430 WON | |
| DLE-LA-0004 | 49 | 16 | 2 | 42.3 | 31 | M3 | 22 | 20 | 8 | 20 | 36 | 28 | 507,620 WON | |
| DLE-LA-0005 | 76 | 16 | 1.6 | 56.4 | 47.14 | 5 | 38.1 | 25 | 10 | 25 | 42 | 34 | 478,300 WON | |
| DLE-LA-0006 | 76 | 16 | 1.6 | 56.4 | 47.14 | 5 | 38.1 | 25 | 10 | 25 | 42 | 34 | 663,260 WON |
