컴팩트한 설계
drylin® 미니어처 가이드 기반 무급유 작동

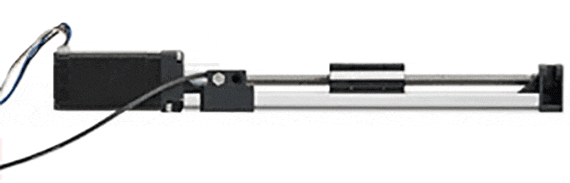

설치 준비 및 테스트를 완료한 미니어처 직동 축(모터 포함)
최적화된 로우 백래시 및 동적 구동을 위한 볼 무급유 베어링
3가지 리드 스크류 피치로 이용 가능: M5 나사산(5x0.8 mm), 고나선형 나사산 5x5와 6x12.7
| 주문 번호 | 스트로크 길이 | 중량 | 추가 (100 mm 당) | 최대 정하중 수용력 | 최고 속도 | 최대 구동 토크 | |||
|---|---|---|---|---|---|---|---|---|---|
| [g] | [g] | 축방향[N] | 축직각방향[N] | [rpm/min] | [Nm] | ||||
| SLN-27-14-0050-100-11-L-S-000 | 100 | 60 | 40 | 10 | 40 | 300 | 0.1 | 문의하기로 | |
| SLN-27-14-0050-150-11-L-S-000 | 150 | 60 | 40 | 10 | 40 | 300 | 0.1 | 문의하기로 | |
| SLN-27-14-0050-200-11-L-S-000 | 200 | 60 | 40 | 10 | 40 | 300 | 0.1 | 문의하기로 | |
| SLN-27-14-0050-250-11-L-S-000 | 200 | 60 | 40 | 10 | 40 | 300 | 0.1 | 문의하기로 | |
| SLN-27-15-0050-100-11-L-S-000 | 100 | 60 | 40 | 10 | 40 | 300 | 0.1 | 문의하기로 | |
| SLN-27-15-0050-150-11-L-S-000 | 150 | 60 | 40 | 10 | 40 | 300 | 0.1 | 문의하기로 | |
| SLN-27-15-0050-200-11-L-S-000 | 200 | 60 | 40 | 10 | 40 | 300 | 0.1 | 문의하기로 | |
| SLN-27-15-0050-250-11-L-S-000 | 250 | 60 | 40 | 10 | 40 | 300 | 0.1 | 문의하기로 | |

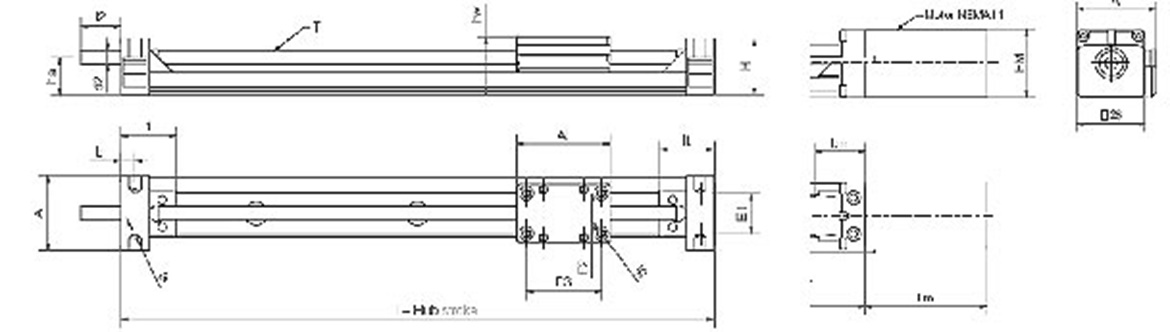

| 주문 번호 | A | Al | H | E1 | E2 | E3 | l | hw | lt | lb | ts | tg | T | d2 | l2 | ha | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ±0,2 | -0,1 | ±0,2 | ±0,15 | ±0,15 | ±0,15 | ±0,2 | ±0,2 | |||||||||||
| SLN-27-14-0050-100-11-L-S-000 | 28 | 35 | 21.5 | 20.5 | 15 | 28 | 76 | 22 | 20.2 | 5 | 3.5 | M3 | 5x5 | M5 | 15 | 14 | 문의하기로 | |
| SLN-27-14-0050-150-11-L-S-000 | 28 | 35 | 21.5 | 20.5 | 15 | 28 | 76 | 22 | 20.2 | 5 | 3.5 | M3 | 5x5 | M5 | 15 | 14 | 문의하기로 | |
| SLN-27-14-0050-200-11-L-S-000 | 28 | 35 | 21.5 | 20.5 | 15 | 28 | 76 | 22 | 20.2 | 5 | 3.5 | M3 | 5x5 | M5 | 15 | 14 | 문의하기로 | |
| SLN-27-14-0050-250-11-L-S-000 | 28 | 35 | 21.5 | 20.5 | 15 | 28 | 76 | 22 | 20.2 | 5 | 3.5 | M3 | 5x5 | M5 | 15 | 14 | 문의하기로 | |
| SLN-27-15-0050-100-11-L-S-000 | 28 | 35 | 21.5 | 20.5 | 15 | 28 | 76 | 22 | 20.2 | 5 | 3.5 | M3 | 5x5 | M5 | 15 | 14 | 문의하기로 | |
| SLN-27-15-0050-150-11-L-S-000 | 28 | 35 | 21.5 | 20.5 | 15 | 28 | 76 | 22 | 20.2 | 5 | 3.5 | M3 | 5x5 | M5 | 15 | 14 | 문의하기로 | |
| SLN-27-15-0050-200-11-L-S-000 | 28 | 35 | 21.5 | 20.5 | 15 | 28 | 76 | 22 | 20.2 | 5 | 3.5 | M3 | 5x5 | M5 | 15 | 14 | 문의하기로 | |
| SLN-27-15-0050-250-11-L-S-000 | 28 | 35 | 21.5 | 20.5 | 15 | 28 | 76 | 22 | 20.2 | 5 | 3.5 | M3 | 5x5 | M5 | 15 | 14 | 문의하기로 |
| 주문 번호 | ltm | HM | AI | li | l | Lm | ||
|---|---|---|---|---|---|---|---|---|
| SLN-27-14-0050-100-11-L-S-000 | 20.5 | 28 | 33 | 25 | 83 | 다양성 | 문의하기로 | |
| SLN-27-14-0050-150-11-L-S-000 | 20.5 | 28 | 33 | 25 | 83 | 문의하기로 | ||
| SLN-27-14-0050-200-11-L-S-000 | 20.5 | 28 | 33 | 25 | 83 | 문의하기로 | ||
| SLN-27-14-0050-250-11-L-S-000 | 20.5 | 28 | 33 | 25 | 83 | 문의하기로 | ||
| SLN-27-15-0050-100-11-L-S-000 | 20.5 | 28 | 33 | 25 | 83 | 문의하기로 | ||
| SLN-27-15-0050-150-11-L-S-000 | 20.5 | 28 | 33 | 25 | 83 | 문의하기로 | ||
| SLN-27-15-0050-200-11-L-S-000 | 20.5 | 28 | 33 | 25 | 83 | 문의하기로 | ||
| SLN-27-15-0050-250-11-L-S-000 | 20.5 | 28 | 33 | 25 | 83 | 문의하기로 |
