에너지체인에 적용된 케이블용 스트레인 릴리프

허니컴 스트레인 릴리프 CFU

허니컴 스트레인 릴리프 CFU

쉽고 빠른 스트레인 릴리프

  • 스트레인 릴리프로 빠른 조립
  • 케이블과 호스를 간단히 허니콤 안으로 밀어 넣고 닫을 수 있습니다.
  • 양쪽에서 개방 가능한 스트레인 릴리프
  • 교체 가능 - 케이블/호스의 추가 및 제거 가능
다음의 e체인에 권장되는 표준:E2.48 | 3400/3500 | 3450/3480 | R68 | R167/168 | R2.48 | E4.48L/R4.48L | E4.42/H4.42/R4.42 | E61.52 | E6.52/R6.52

chainfix 클램프

chainfix 클램프

크램프 및 스태커 요소 포함 스트레인 릴리프 시스템

  • KMA마운팅 브라켓에 적용 가능
  • 최대 3개의 케이블이 서로 겹쳐서 충진 가능
  • 설치 높이 감소, 공간 절약
  • 빠른 구동에서 강한 내구성
다음의 e체인에 권장되는 표준:E4 | E6 | 모든 폴리머 메탈 마운팅 브라켓용(KMA), C프로파일

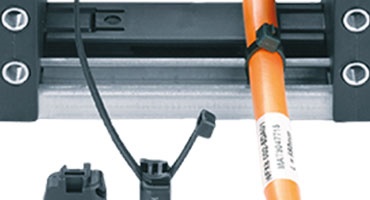

타이랩 플레이트

타이랩 플레이트

나사로 연결, 연결 및 개별 부품으로 사용 가능

  • 중간 가속도의 범용 어플리케이션에 적합
  • 일부 마운팅 브라켓에 클립식 장착 가능
  • 스위치 기어 내 단일 부품 또는 기계 조립 시 사용 가능
다음의 e체인에 권장되는 표준:easy chain | E2/000 | E2 튜브 | E4 | E6

스트레인 릴리프 세로분리대

스트레인 릴리프 세로분리대

통합형 스트레인 릴리프 톱니

  • 마운팅 브라켓에 적용 가능
  • 스트레인 릴리프 세로 분리대는 어디에나 설치 가능
  • 중간 가속도용 어플리케션 전용.
  • 간편한 장착, 비용 효율적
다음의 e체인에 권장되는 표준:E2/000 | E2 e-tubes | E6 | T3

CFV 스트레인 릴리프 요소

CFV 스트레인 릴리프 요소

e체인 공칭 단면적의
외부에 스트레인 릴리프 설치

  • 밀폐형 에너지 튜브 및 다른 플러그인 커넥터의 경우에도 케이블의 스트레인 릴리프를 쉽게 개조 할 수 있습니다.
  • 간편한 개조
다음의 e체인에 권장되는 표준:E2/000 | R2.1 | E4.1L | E4.1

스트레인 릴리프 커넥터 시스템 CFB

CFB 스트레인 릴리프 커넥터 시스템

제한된 설치 공간을 위한 공간 절약형, 모듈형 스트레인 릴리프 시스템

  • 높은 가속도와 하중을 지닌 어플리케이션용, 공작 기계 등.
  • 표준 스크류 체결
  • 하나의 제품부터 맞춤형 생산 가능
다음의 e체인에 권장되는 표준:E4 | E6 | 모든 폴리머 메탈 마운팅 브라켓용(KMA), C프로파일

스트레인 릴리프 너겟

스트레인 릴리프 너겟

최대 Ø 20mm의 케이블 부착용

  • 작은 설치 공간과 중간 가속도용 어플리케이션을 위한 비용 효율적이고 빠른 설치가 가능한 스트레인 릴리프
  • 개별 구성품으로 이용 가능
  • C-프로파일 옵션을 가진 모든 KMA 마운팅 브라켓용
다음의 e체인에 권장되는 표준:C-프로파일이나 톱 햇을 포함한 모든 KMA용

스트레인 릴리프란 무엇입니까?

전기 공학 분야에서 스트레인 릴리프 시스템은 제어 케이블 또는 네트워크 케이블과 같은 가동형 케이블의 기계적 보호 형태로 간주됩니다. 스트레인 릴리프는 표준형 혹은 맞춤형으로 제작 가능합니다. 다양한 어플리케이션에서 당사의 마운팅 브라켓 및 공간 절약형 chainfix 클램프는 표준 C-프로파일과 함께 사용 가능합니다. 또한 타이 랩 플레이트와 케이블 타이 랩을 사용하여 간단한 변형 방지 솔루션을 제공합니다. 케이블을 스트레인 릴리프로 에너지체인의 양쪽 끝에 고정하는 것이 가장 바람직합니다. 일부 e체인의 경우 이동단에만 고정해도 충분합니다.

스트레인 릴리프 최소 갭

스트레인 릴리프와 곡률 반경 시작 사이의 최소 간격

당사의 사내 연구소에서 e체인의 굽힘 포인트 근처에 위치한 스트레인 릴리프 구성 요소는 chainflex 케이블의 내구성에 부정적인 영향을 미치지 않는다는 것을 확인했습니다. 따라서 스트레인 릴리프를 마운팅 브라켓과 통합하는 것이 가능합니다. 당사는 e체인에 필요한 chainfix 클램프 또는 공간 절약형 타이랩 플레이트같은 스트레인 릴리프 옵션을 제공합니다.

다양한 조건을 고려하여 실제 환경과 유사한 조건에서 테스트

물이나 오일 또는 다양한 주변 온도로부터 영향을 받습니다. chainfix 시스템과 케이블 및 호스의 다양한 외피 재질과의 상호 작용은 자체 테스트에서 중요한 역할을 합니다.

스트레인 릴리프 브로셔

스트레인 릴리프 브로셔

스트레인 릴리프 브로셔의 추가 정보

브로셔(PDF) 다운로드
