전 세계에서 1,000개 이상의 시스템이 기존 롤러 e-chains®과 함께 지속적으로 사용되고 있습니다. 특히 크레인 제작분야와 같은 산업에서는 이동거리, 충진 중량, 특정 및 고속은 물론 이와 동시에 정숙 주행에 대한 요구 사항이 날로 증가하고 있습니다. igus®는 P4 시스템으로 이러한 요구 사항을 충족시켰습니다. 이 타입의 설비는 저희 프로젝트 엔지니어가 설계합니다. 제안을 드리게 되어 기쁘게 생각합니다. 이에 관하여 저희와 상담하실 수 있습니다.
롤러가 있든 없든 체인 링크를 위한 피치는 동일합니다.

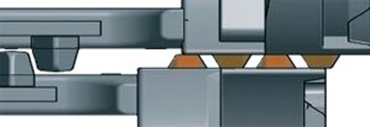

상부 주행 롤러는 하부 주행 롤러를 통해 주행하는데, 예전의 설계와 같이 상하 구조는 아닙니다. 따라서 바라지 않는 덜거덕 거리는 현상을 피할 수 있습니다.
측면판에 통합된 캡티브 롤러
장거리 (800 m까지), 높은 추가 하중(30 kg/m까지)

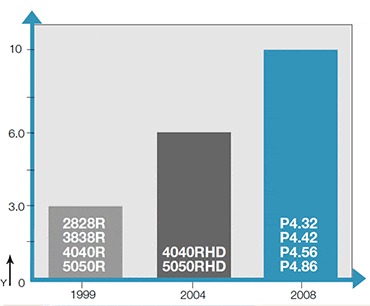

매우 긴 이동 거리 그리고 10 m/s까지의 빠른 이동 속도
자동 글라이딩 크로스바를 통해 매우 긴 이동 거리에서 안전하게 안내됨
4가지 내부 높이가 가능 (32, 42, 56, 80 mm)
E4 시스템으로부터의 선반이 있는 모듈식 P4 건설 키트
에너지체인을 움직이는 데 필요한 구동력을 25% 이하로 크게 낮춥니다.
거의 무보수 타입의 igus® P4 시스템을 사용하면 에너지공급 시스템으로서 크레인 장비 또는 컨베이어 시스템 적용시와 같이 최대 800 m의 긴 이동거리에도 성능을 신뢰할 수 있습니다. 상부 및 하부 체인은 상하 간격을 유지하며,롤링 모션을 실행합니다. 즉 마찰 특성이 최적화 된 롤러와 롤러 사이에 롤링모션을 하지 않음을 의미합니다. 단 넓은 표면에 롤러와 롤러 사이에 롤링 모션을 합니다. 빗과 같은 AUTO-GLIDE 크로스바와 특수 쓰루 시스템은 P4 e-chain®의 주행을 안정적으로 유도합니다. 고속 주행 용도(최대 10 m/s)와 큰 충진 중량(최대 30 kg/m)에 이상적

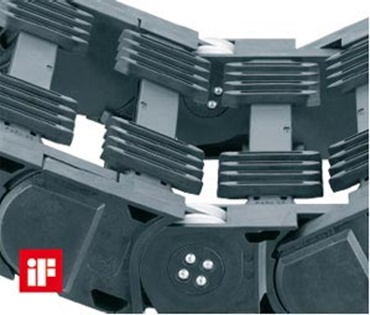

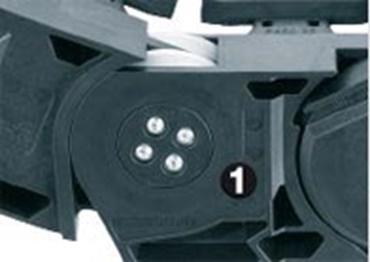

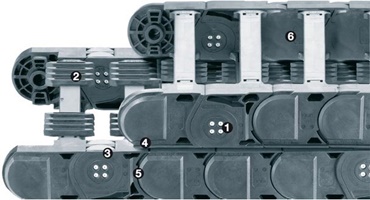

마찰 특성이 최적화된 롤러가 삽입되어 있는 롤러 e-chain system®
2빗과 같은 AUTO-GLIDE 크로스바

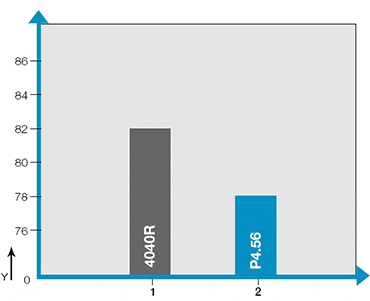

3롤러와 체인 링크의 특수 디자인으로 특히 정숙 주행
4상부와 하부 주행부는 서로의 간격을 유지하며 롤링 모션을 합니다.
5동일한 피치를 가진 롤러&일반체인
64가지 내부 높이 옵션 가능: 32 mm, 42 mm, 56 mm 및 80 mm

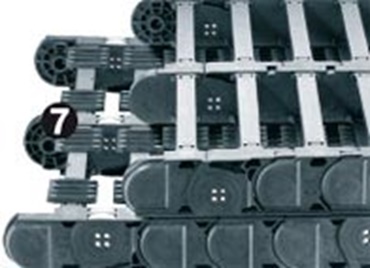

7내부 높이 56과 80 mm에서 충진 중량을 늘리기 위해 확장 링크 사용가능
8견고한 스틸 고정 브라켓 사용가능

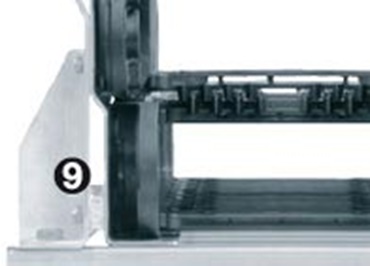

9특수 P4 가이드쓰루 시스템
프로파일 롤러체인: 내부 높이 32mm - 매우 큰 충전 중량 및 속도용.
프로파일 롤러체인: 내부 높이 42mm - 매우 큰 충전 중량 및 속도용.
프로파일 롤러 에너지체인: 내부 높이 56mm - 매우 큰 충진 중량과 속도에 사용
프로파일 롤러체인: 내부 높이 80mm - 매우 큰 충전 중량 및 속도용.
프로파일 rol e-chain®: 내부 높이 80 mm - 매우 큰 충진 중량과 속도에 적합
대표적인 산업 및 적용 분야
크레인 기술 (실내/실외)
자동창고
플랜트 구축
자재취급 로봇
자재 취급 설비
광산
철강산업
