igus® 시스템 triflex® R "경량" - 모든 축에서 동작 제어

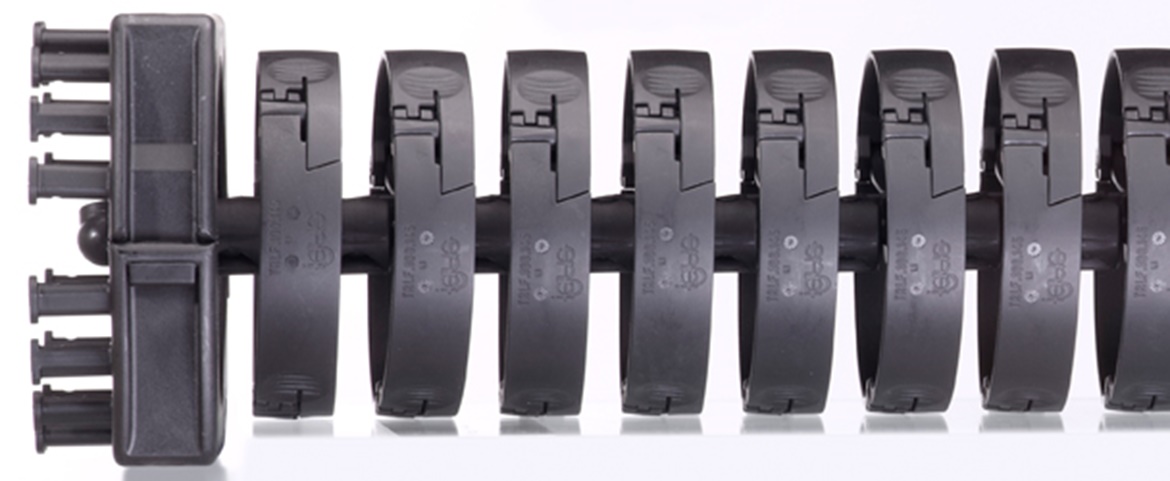

triflex® R "경량" - 로봇 및 비로봇 어플리케이션용 3축 체인

경량 설계 - 설치하기 쉬움, 모듈식, 저렴한 가격 및 긴 수명
triflex® R - 개요

1... "간편한" 잠금

"간편한" 메커니즘을 통해 케이블과 호스를 쉽고 빠르게 충진

... 쉽고 빠른 충진, 저렴한 가격

작동 원리 세부정보

이중 잠금

"간편한" 개방 메커니즘

케이블과 호스를 엄지로 눌러 체인 내부로 간편하게 삽입. 조립 시간 최대 80% 감소.

igus® 테스트 완료

인장 테스트

조립 시간 감소 및 80%까지 시간 단축

조립 시간: 2개 케이블 Ø 6 및 10mm 삽입(해당 테스트 및 기타 많은 테스트에 세부정보를 제공함)

적용 사례

CNC 멀티 스핀들 선반

CNC 멀티 스핀들 선반의 많은 triflex® R 에너지체인. "간편한" 메커니즘으로 인한 신속한 케이블 조립

2... 트레일러 메커니즘으로 높은 인장력을 흡수

... 특수 트레일러 메커니즘을 통해 triflex® R은 트레일러 커플링과 유사할 정도로, 높은 인장력을 흡수할 수 있습니다.

작동 원리 세부정보

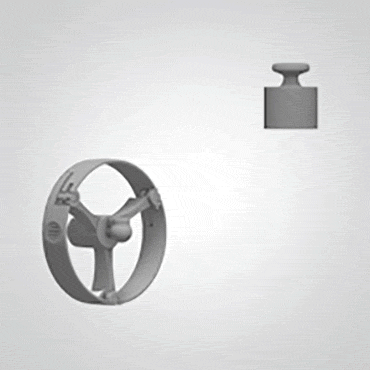

트레일러 원리

트레일러 원리

특수 트레일러 메커니즘을 통해 triflex® R은 높은 인장력을 흡수할 수 있습니다.

igus® 테스트 완료

인장 테스트

테스트 3602: 인장력 테스트

igus® 연구소에서 TRE.100.145를 이용한 인장력 테스트: 3846N 인장력

적용 사례

용접 로봇

높은 가속화와 방향 전환은 로봇 동작에 일반적입니다. igus® 트레일러 메커니즘으로 인해 링크가 함께 유지됩니다.

3... 정의된 최소 곡률 반경

...최대 케이블 사용 수명을 위함
...매체 호스의 압착을 방지함

작동 원리 세부정보

이중 잠금

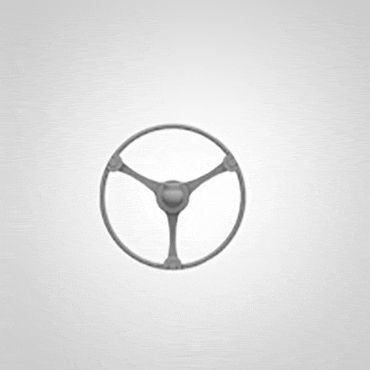

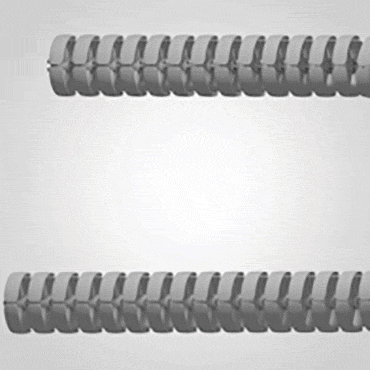

최소 곡률 반경

모든 triflex® R 유형은 정의된 최소 곡률 반경으로 평가됩니다. 이로 인해 케이블과 호스가 심하게 압착되고 그 결과 손상되지 않도록 합니다. 이것은 어플리케이션의 작동 안정성과 케이블 및 호스의 사용 수명을 증가시킵니다.

igus® 테스트 완료

인장 테스트

테스트 3418: 파손 강도

반경에서 최대 파손 강도 테스트. 최대 반경 스톱독에서 최소 217N 하중(예: TRC.40.058)

적용 사례

팔레타이징 로봇

또한 최소형 로봇 치수는 케이블에서 가장 엄격한 동작 제어 반경을 요청합니다. triflex®는 정의된 최소 곡률 반경으로 케이블과 호스를 보호합니다.

4... 각 체인 링크의 토션 스톱 톡

...케이블의 토션 하중을 최소화합니다.

작동 원리 세부정보

이중 잠금

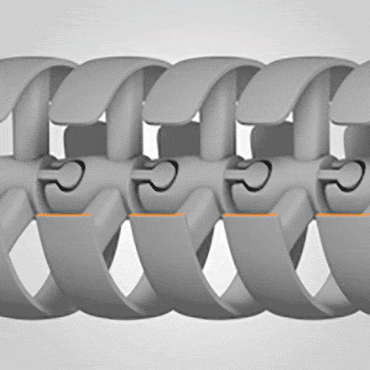

토션 스톱독

각 triflex® R 체인 링크는 토션 스톱이 약 +/-10°입니다. 이것은 전체 체인 길이의 로봇 어플리케이션에서 발생하는 토션을 분산시키고 호스와 케이블의 사용 수명을 증가시킵니다.

igus® 테스트 완료

토션 테스트

테스트: 토션

igus® 연구소는 triflex® R이 비틀리고 "롤업"된 동안, triflex® R 및 케이블에 토션 테스트를 실시합니다.

적용 사례

용접 로봇

특히 로봇 헤드에서는 심한 비틀림과 토션 동작이 발생합니다. 이 경우, triflex® R은 정의된 토션 스톱으로 케이블의 비틀림을 제한하고, 더 긴 길이에서는 비틀림을 분산시킵니다. 이것은 호스와 케이블의 사용 수명을 증가시킵니다.

5... 플립 오픈 메커니즘(TRLF)

신속한 개폐

작동 원리 세부정보

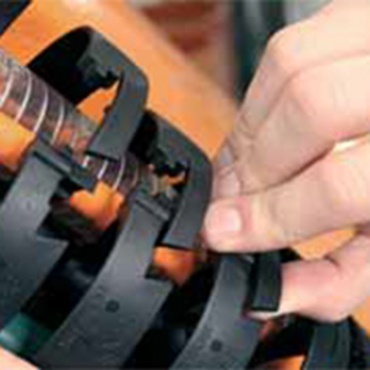

이중 잠금 손 또는 스크류 드라이버를 사용하여 간편하게 개폐. 곡선 개방형 크로스바와 구조 요소 간의 확실한 형태 잠금 연결. 큰 직경의 케이블과 호스도 간편하게 포설 가능!

igus® 테스트 완료

인장 테스트 TRLF. igus® 테스트 로봇에서 현장 기반의 65가지 테스트 설정이 제품 안정성을 극대화합니다.

적용 사례

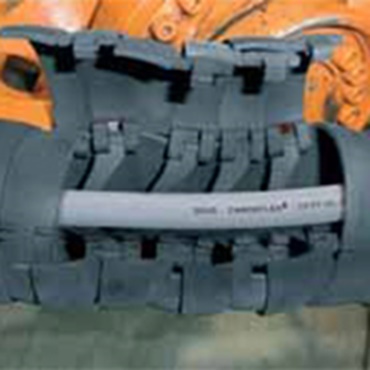

triflex® R TRLF - 경량 버전 - 손 또는 스크류 드라이버로 쉽게 열 수 있음

6... TRL 및 TRLF – 효율적인 경량 디자인 솔루션

작동 원리 세부정보

이중 잠금 시리즈 TRL는 유사한 TRE 버전보다 50% 더 가볍고 58% 더 적절합니다. 두 배의 무게와 비용을 절감하세요.

igus® 테스트 완료

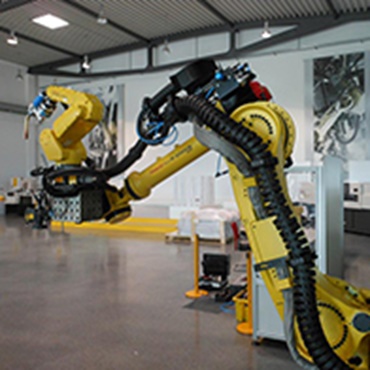

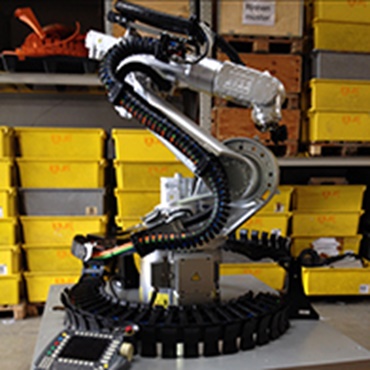

인장 테스트 Fanuc 테스트 셀 어플리케이션의 igus® TRLF - 축 2-3

적용 사례

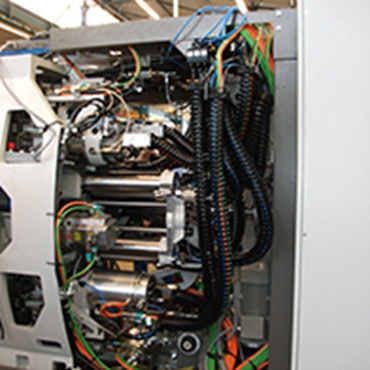

공작 기계의 TRL - 빠른 충진 - 비용 효율적.

7... 편리한 길이 조절을 위한 모듈형 시스템

... 스틸 로프, 스프링 등 없음

작동 원리 세부정보

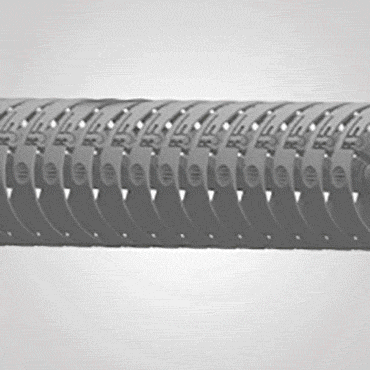

간편한 조립/분해

간편한 조립/분해

모듈식 설계이므로, 요구 시 triflex® R의 길이를 조절할 수 있습니다. 이 때문에 어떤 설치에나 유연성을 극대화합니다.

igus® 테스트 완료

인장 테스트

조립 예

스틸 로프, 스프링 등의 절단 없음. 주입 성형 부품. 따라서 "요구 시" 연장 및 단축됨.

적용 사례

화물 취급 설비 로봇

일반 igus® 에너지체인의 경우에서처럼, triflex® R 에너지체인을 "어느" 위치에서나 연장/축소할 수 있습니다.

8... 케이블과 호스의 이상적 분리를 위한 칸 분리 구조

케이블과 호스용으로 정의된 파티션

작동 원리 세부정보

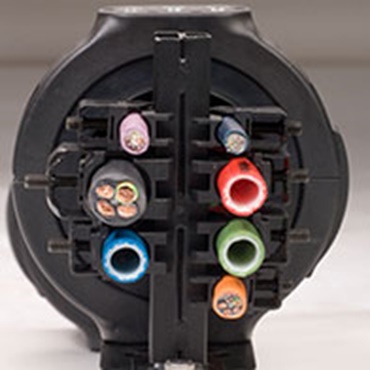

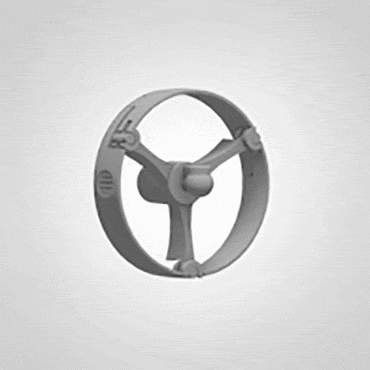

이중 잠금 TRL + TRLF 제품은 3 칸 구조의 시스템입니다. 케이블, 공기 호스 등을 분리하는 데 이상적입니다.

igus® 테스트 완료

인장 테스트 사전 조립형 케이블 또는 미디어 호스를 간편하게 포설하고 교체 가능합니다.

적용 사례

두껍고, 견고한 호스 및/또는 다수의 케이블을 위함

9... 각 칸을 개별적으로 개방

작동 원리 세부정보

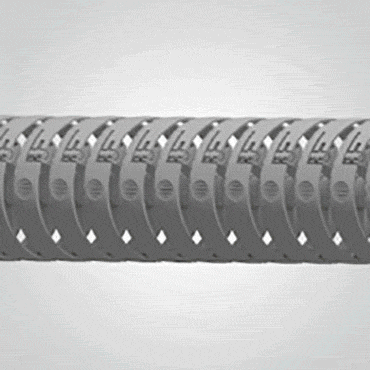

견고함 각 칸을 개별적으로 개방 가능합니다. 따라서 케이블과 호스를 간편하게 포설 가능합니다.

igus® 테스트 완료

인장 테스트

테스트: 스핀 테스트

케이블이 포설된 triflex® R의 충격 내성은 스핀 테스트에서 테스트됩니다.

적용 사례

3D 플라즈마 커터

igus® triflex® TRE뿐만 아니라, 다른 에너지체인(E2/000, E4.1) 및 drylin® 직동 가이드(drylin® W)도 이 플라즈마 커터에 설치되어 있습니다.

10... 표준형 마운팅 브라켓과 스트레인 릴리프

... 안정적이고 신속한 스트레인 릴리프

작동 원리 세부정보

이중 잠금

모듈형 액세서리

스트레인 릴리프 타이 랩 플레이트를 포함한 마운팅 브라켓을 사용하여 간편하게 조립할 수 있습니다. 이것을 사용하면 케이블 타이 랩으로 케이블과 호스의 스트레인을 빠르고 편리하게 완화시킬 수 있습니다.

igus® 테스트 완료

인장 테스트

테스트: 인장 테스트

케이블 타이를 포함한 igus® 타이랩 플레이트에서 인장 강도 테스트

적용 사례

화물 취급 설비 로봇

확장 링크로 덕분에 로봇에 안정적인 응력 완화가 이루어지고 최적의 상태로 장착됩니다.

11... 마운팅 브라켓 - 중간 링크로 사용

... 로봇에 최적으로 연결

작동 원리 세부정보

액세서리

액세서리

경량 마운팅 브라켓을 확장 링크로 사용하여, TRL과 TRLF를 어느 위치에서나 고정시키고 응력을 완화시킬 수 있습니다. TRL 및 TRLF용 "경량 AE" - 스크류 드라이브로 쉽고 경제적으로 열립니다.

igus® 테스트 완료

인장 테스트 확장 링크의 유지력

적용 사례

로봇

확장 링크로 덕분에 로봇에 안정적인 응력 완화가 이루어지고 최적의 상태로 장착됩니다.

12...로봇 구성 툴

www.igus.kr/quickrobot

... 몇 번의 클릭만으로 맞춤형 로봇 구성 가능

작동 원리 세부정보

이중 잠금

온라인 툴

igus® 로봇 장비 구성기는 로봇 에너지 공급 시스템용 구성 툴입니다. 몇 번의 클릭만으로 79가지 로봇 모델에 대한 맞춤형 구성을 완성할 수 있습니다.
온라인 툴 바로가기

igus® 테스트 완료

인장 테스트

로봇 구성 툴

제조업체에 따른 로봇 유형과 직경에 따른 필수 체인 크기 선택

옵션 항목을 선택할 수 있습니다.

부품 목록을 PDF 형식으로 생성합니다.

개별 축의 장비 옵션을 한 번에 편리하게 주문 가능합니다.

적용 사례

고객 맞춤 주문

온라인으로 또는 부품 목록을 사용하여 직접 주문.

13... 다수의 토션용 케이블 사용 가능

www.igus.ru/chainflex

... 100가지 이상의 토션용 케이블을 재고에서 사용 가능

작동 원리 세부정보

이중 잠금

CF.ROBOT

절단 비용 및 최소 수량 없이 약 100가지 CFRobot 케이블을 재고에서 사용할 수 있습니다. 또한 커넥터를 완전히 장착하여 공급하거나, 전체로서, 바로 설치할 수 있는 readychain® 시스템을 공급합니다.

igus® 테스트 완료

인장 테스트

케이블 테스트

triflex® R 에너지 공급 시스템의 모든 chainflex® ROBOT 케이블은 1m 고정점 간극과 ±180° 토션에서 3백만 번 이상 회전합니다.

적용 사례

안전하고 믿을 수 있습니다.

매우 유연한 triflex® R 로봇 에너지체인과 그에 상응하는 내구성을 지닌 chainflex® CF.Robot 토션 케이블
