triflex® R 리트랙션 시스템 TRC TRE TRCF

다관절 로봇에 에너지 공급용 - 루프 형성 방지


산업 생산을 위한 자동화의 세계적인 성장은 점점 더 복잡한 로봇 애플리케이션으로 이어지고 있습니다. 목표 주기가 점점 짧아지고 있으며 다운타임도 줄여야 합니다. 조기 시스템 장애 및 다운타임에 대한 안정적인 보호를 제공하기 위해 특히 마지막 세 개의 회전 축을 연결하는 데 triplex® 리체인을 사용하는 것이 좋습니다. 로봇의 움직임에 의해 발생하는 역동적인 길이 변화는 triflex® R 드레스팩 시스템으로 보정됩니다. 또한 로봇의 작업 영역에 루프가 형성되지 않도록 제어된 방식으로 igus® 에너지체인을 지속적으로 가이드 합니다.

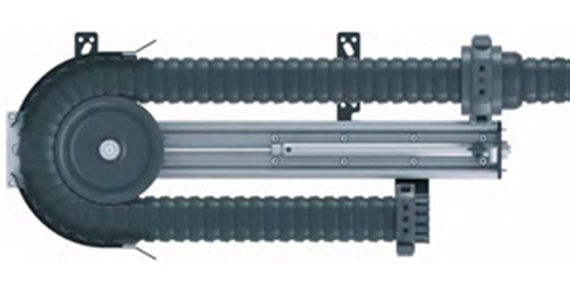

RSP

공압식 드레스팩 시스템

ø-직경 60-125mm의 TRC·TRE·TRCF 시리즈

로봇의 하중 수용력이 약 50kg인 경우

최대 회수 길이 780 mm

무거운 케이블을 사용하는 어플리케이션

전체 길이에 대해 거의 일정한 리트랙션

표준형 공압식 부품

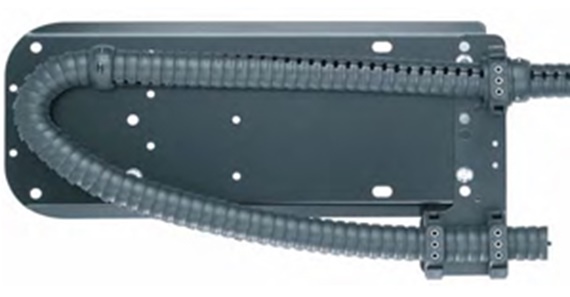

RS

모듈형 드레스팩 시스템

ø-직경 40- 100mm의 TRC·TRE 시리즈

로봇의 하중 수용력이 약 10kg인 경우

최대 회수 길이 670 mm

직동 가이드 시스템을 원치 않는 경우

환경의 영향이 주요한 경우

일체형 파이버 로드에 의해 공급되는 견인력

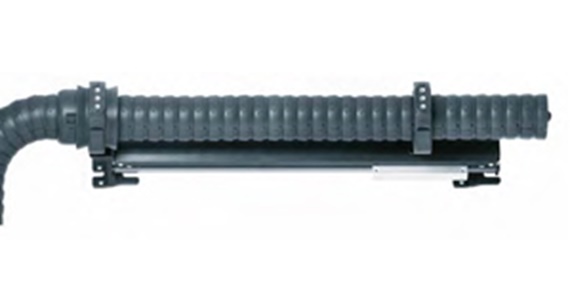

RSE 직동

직동, 비용 효율적인 드레스팩 시스템

ø-인덱스 40-125mm의 TRC·TRE·TRCF* 시리즈용

특수 직동 가이드로 타이트한 곡률 반경 방지

최대 490mm의 리트랙션 길이 가능

처짐, 섬유봉, 가이드 롤러가 없는 간단한 직동 리트랙션 시스템

경제적인 비용

유지보수가 필요 없는 이구스 drylin® W 직동 유닛

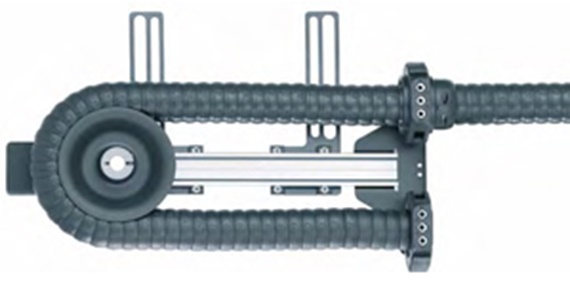

RSE

경제적인 드레스팩 시스템

ø-직경 40mm의 TRC·TRE 시리즈용

소형 로봇용, 초경량

최대 회수 길이 500 mm

매우 다이나믹한 모션

경제적인 비용

유지보수가 필요 없는 이구스 drylin® W 직동 유닛

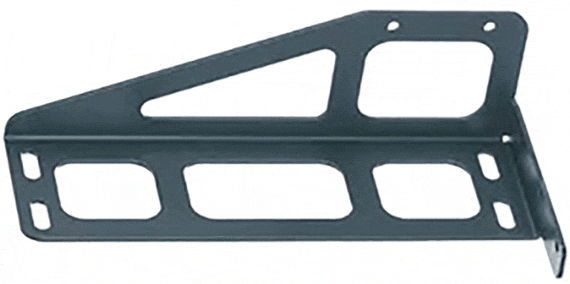

어댑터 브라켓

리트랙션 시스템을 위한 어댑터 콘솔

다양한 로봇 유형을 위한 43종의 브라켓 재고 발송

모든 triflex® RSP, RS, RSE 모듈에 적용

온라인에서 3D CAD 데이터 다운로드 가능

또한 측면 장착 설치가 필요한 로봇용

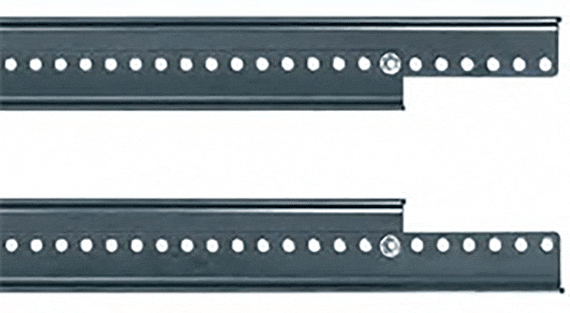

조정 가능 드레스팩 시스템

RSP 및 RS 드레스팩 시스템을 위한 조정 유닛

넓은 조정 범위 ± 250mm

igus® 어댑터 콘솔과 조합 가능

공간이 제한된 로봇 셀의 정렬을 단순화

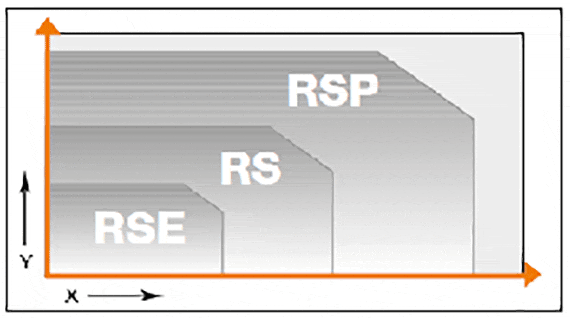

triflex® R 드레스팩 시스템의 선택 가이드

RS 그림 X =총 에너지체인 길이
Y = 로봇 크기

triflex® R 드레스팩 시스템에 가능한 Ø-직경

triflex® R
시리즈
RSP
Ø 직경
RS
Ø 직경
RSE 직동
Ø 직경
RSE
Ø 직경
TRC 60 - 125 40 - 100 40 - 125 40
TRE 60 - 125 40 - 100 40 - 125 40
TRCF 85 - 100 - 85 - 100 -
TRL* - - - -
TRLF* - - - -
* 이 시리즈에는 리트랙션 시스템을 사용할 수 없습니다.

triflex® R 액세서리:

섬유 봉 모듈

직접 예압형 맞춤 솔루션.

범용 마운팅 키트

섬유 봉 모듈을 로봇 암의 어디에도 위치시킬 수 있습니다.

큰 단면적용 스트레인 릴리프 시스템

공칭 단면적이 큰 케이블에도 스트레인 릴리프를 고정합니다.

글라이딩 피드 트러프

회전 베어링 포함 및 제외

프로텍터

특수한 작동 조건에서도 탁월한 안전성.

열 보호 쉴드

최대 600°C 클립 및 금속 스패터로부터 보호
UR 클립

UR 클립

유니버설 로봇용 triflex® R 마운팅 브라켓

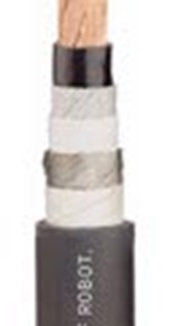

CFROBOT 특수 케이블

긴 사용 수명을 위해 로봇 어플리케이션에서 사용되는 특수 케이블.
