회전 및 피봇 운동을 위한 연결
경량
매우 간편한 조립
진동 흡수
내분진성

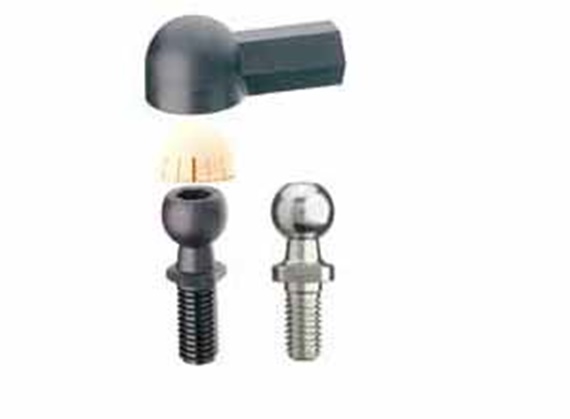

플라스틱 또는 금속으로 제작되는 볼 스터드
d1 [mm]: |
|

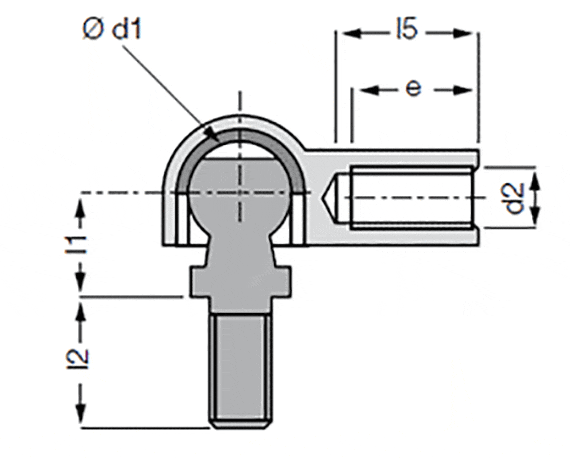

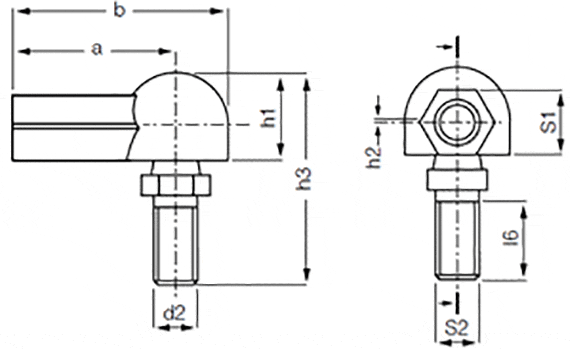

부품 번호 | d1 +0,1 -0,1 | d2 | d4 +0,5 -0,5 | l1 +0,2 -0,2 | l2 +0,3 -0,3 | l5 | l6 최소 | h1 +0,4 -0,4 | h2 +0,5 -0,5 | h3 +0,5 -0,5 | a +0,3 -0,3 | b +0,5 -0,5 | e +1,0 -1,0 | S1 | 최대 피봇팅 각도 | 중량 [g] | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
WGRM-05 | 8 | M5 | 12,8 | 9 | 10.2 | 14 | 8.2 | 10.8 | 0.65 | 25.6 | 22 | 28.4 | 11 | 8 | 25° | 2.6 | 3,660 WON | |
WGRM-06 | 10 | M6 | 14,8 | 11 | 12.5 | 16 | 10.5 | 12.3 | 0.7 | 30.9 | 25 | 32.4 | 13 | 9 | 25° | 3.8 | 3,950 WON | |
WGRM-08 | 13 | M8 | 19,3 | 13 | 16.5 | 18 | 13.5 | 16.2 | 1.15 | 39.15 | 30 | 39.7 | 16 | 12 | 25° | 8 | 4,270 WON | |
WGRM-10 | 16 | M10 | 24,0 | 16 | 20 | 20 | 16 | 20 | 1.15 | 47.5 | 35 | 47 | 18 | 14 | 25° | 13.7 | 4,680 WON | |
WGRM-05-MS | 8 | M5 | 9 | 10.2 | 14 | 8.2 | 10.8 | 0.65 | 25.6 | 22 | 28.4 | 11 | 8 | 25° | 2.6 | 4,570 WON | ||
WGRM-06-MS | 10 | M6 | 11 | 12.5 | 16 | 10.5 | 12.3 | 0.7 | 30.9 | 25 | 32.4 | 13 | 9 | 25° | 3.8 | 5,140 WON | ||
WGRM-08-MS | 13 | M8 | 13 | 16.5 | 18 | 13.5 | 16.2 | 1.15 | 39.15 | 30 | 39.7 | 16 | 12 | 25° | 8 | 6,220 WON | ||
WGRM-10-MS | 16 | M10 | 16 | 20 | 20 | 16 | 20 | 1.15 | 47.5 | 35 | 47 | 18 | 14 | 25° | 13.7 | 8,440 WON |
타입: |
|
d1 [mm]: |
|
부품 번호 | d1 +0,1 -0,1 | d2 | d4 +0,5 -0,5 | l1 +0,2 -0,2 | l2 +0,3 -0,3 | l5 | l6 최소 | h1 +0,4 -0,4 | h2 +0,5 -0,5 | h3 +0,5 -0,5 | a +0,3 -0,3 | b +0,5 -0,5 | e +1,0 -1,0 | S1 | 최대 피봇팅 각도 | 중량 [g] | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
WGLM-05 | 8 | M5 | 12,8 | 9 | 10.2 | 14 | 8.2 | 10.8 | 0.65 | 25.6 | 22 | 28.4 | 11 | 8 | 25° | 2.6 | 3,660 WON | |
WGLM-06 | 10 | M6 | 14,8 | 11 | 12.5 | 16 | 10.5 | 12.3 | 0.7 | 30.9 | 25 | 32.4 | 13 | 9 | 25° | 3.8 | 3,950 WON | |
WGLM-08 | 13 | M8 | 19,3 | 13 | 16.5 | 18 | 13.5 | 16.2 | 1.15 | 38.8 | 30 | 39.7 | 16 | 12 | 25° | 8 | 4,270 WON | |
WGLM-10 | 16 | M10 | 24,0 | 16 | 20 | 20 | 16 | 20 | 1.15 | 47 | 35 | 47 | 18 | 14 | 25° | 13.7 | 4,680 WON | |
WGLM-05-MS | 8 | M5 | 9 | 10.2 | 14 | 8.2 | 10.8 | 0.65 | 25.6 | 22 | 28.4 | 11 | 8 | 25° | 2.6 | 4,570 WON | ||
WGLM-06-MS | 10 | M6 | 11 | 12.5 | 16 | 10.5 | 12.3 | 0.7 | 30.9 | 25 | 32.4 | 13 | 9 | 25° | 3.8 | 5,140 WON | ||
WGLM-08-MS | 13 | M8 | 13 | 16.5 | 18 | 13.5 | 16.2 | 1.15 | 38.8 | 30 | 39.7 | 16 | 12 | 25° | 8 | 6,220 WON | ||
WGLM-10-MS | 16 | M10 | 16 | 20 | 20 | 16 | 20 | 1.15 | 47 | 35 | 47 | 18 | 14 | 25° | 13.7 | 8,440 WON |
주문 번호 | 최대 축방향 | 최대 축방향 | 최대 축방향 인장강도 | 하우징 나사 축에서 |
---|---|---|---|---|
인장 강도 [N] | 압축력 [N] | [N] | [N] | |
(핀 축 내) | (핀 축 내) | (플라스틱 핀이 장착된) | (스틸 핀이 장착된) | |
WGRM-05 | 30 | 200 | 100 | 600 |
WGRM-06 | 35 | 300 | 140 | 800 |
WGRM-08 | 250 | 500 | 200 | 1500 |
WGRM-10 | 250 | 900 | 400 | 1900 |
주문 번호 | 최대 축방향 | 최대 축방향 | 최대 축방향 인장강도 | 하우징 나사 축에서 |
---|---|---|---|---|
인장 강도 [N] | 압축력 [N] | [N] | [N] | |
(핀 축 내) | (핀 축 내) | (플라스틱 핀이 장착된) | (스틸 핀이 장착된) | |
WGRM-05 | 15 | 100 | 50 | 300 |
WGRM-06 | 17,5 | 150 | 70 | 400 |
WGRM-08 | 125 | 250 | 100 | 750 |
WGRM-10 | 125 | 450 | 200 | 950 |
