신세대 - 새 twisterchain® - 고하중에서 견고하고 조용함


더 높은 하중 그리고 더 매끄러운 작동

새로운 세대의 twisterchain의 새로운 원형 체인으로 커다란 개선이 이루어져 더 안정적이고 부드럽게 주행합니다. 새로운 twisterchain은 폭, 높이 및 반경을 고려하여 모듈형 구조를 채택하였으므로 최대 540° 이상의 회전 운동이 필요한 어플리케이션에서도 견고한 솔루션에서도 매우 유연하게 사용할 수 있습니다.

  • 고강도, 높은 충진 중량
  • 이전 twisterchain보다 25% 경량
  • 최고 회전 속도 1m/s 이상
  • 최대 540°의 원형 및 나선형 운동
  • 매우 동적이고 더 부드러운 주행(새 트러프 포함)
  • 케이블 친화적인 부드러운 내부
  • 내부 반경을 따라 개방 가능한 크로스바
  • 이구스 연구소에서 1백만 사이클 이상의 테스트를 성공적으로 통과(2010년 3월)

대표적인 산업 및 적용 분야
  • 로봇, 핸들링 기계
  • 포장 기계
  • 유리 가공 기계
  • 일반 기계 공학 등

사진

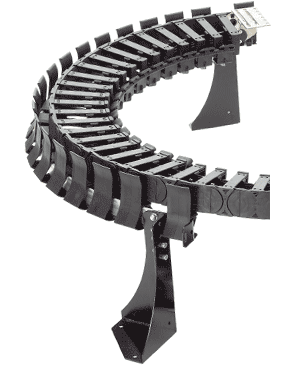

540° 까지의 순환식 운동을 위한 twisterchain new, 내부 반지름에 있는 스냅 개방형 크로스바


사진

케이블에 최적화된 중간 링크로 새로운 twisterchain®의 안정성이 증가합니다. 내부 세로분리대로 사용하는 동시에 충진 공간을 두 칸으로 나눕니다.


그림

Y = 최대 추가 하중[kg/m]
A = 새로운 세대의 twisterchain 신제품
B = 구 버전 twisterchain Classic

새로운 세대의 이구스 twisterchain 신제품으로 100% 추가 하중 부가


선택 기준

twisterchain new의 디자인에 대한 주.

twisterchain new 3D-CAD

완전 twisterchain 3D 모델 세대

twisterchain new 가이드 쓰루

새로운 세대의 twisterchain 가이드 트러프 - 조립 시간 및 비용 절약 - 사용 수명 증가!

QuickRobot

범용 로봇을 위한 장비 지원. 일체형 시스템을 간편하게 주문.

내부 반경 측에서 스냅 오픈
트위스터밴드
시리즈 TC32

내부 높이 hi: 21mm
내부 폭 Bi: 15-125mm
곡률 반경 R: 35-180mm
피치: 33.3mm

TC42
시리즈 TC42

내부 높이 hi: 21mm
내부 폭 Bi: 15-125mm
곡률 반경 R: 35-180mm
피치: 33.3mm

TC56
시리즈 TC56

내부 높이 hi: 21mm
내부 폭 Bi: 15-125mm
곡률 반경 R: 35-180mm
피치: 33.3mm


새로운 가이드 쓰루 시스템 - 01 타입

새로운 twister 가이드 쓰루가 이전 걸리던 정렬시간을 줄여줍니다. 조립 시간이 6 시간에서 2 시간으로 감소했습니다. 소음 레벨을 줄이는 반면, 거의 다 플라스틱 디자인 덕분에 이동 속도가 증가될 수 있습니다.



최대 540° 까지의 회전 운동(특수 마운팅 요소 포함)


UL94-V0 본사 문의



새로운 가이드쓰루 시스템 - 타입 1 이용 가능
