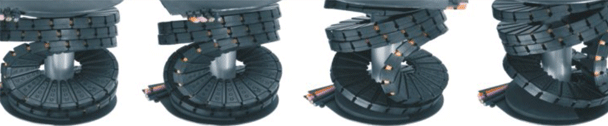

twisterband
…최대 7,000° 까지 회전* …
표준형 배송은 트위스터밴드 모듈의 부품인 베이스 플레이트를 포함합니다.
twisterband: 소형, 모듈식, 경제적
1. 스트레인 릴리프 포함 베이스 플레이트
2. twisterband 세그먼트
3. 4가지 사이즈로 이용 가능
4. 내부 분리 가능
5. 제한 길이 보정 가능
6. 필름 힌지 스냅 개방 또는 개방 가능한 "easy" 디자인
7. 스트레인 릴리프 포함 베이스 플레이트
한정된 공간 내 회전 - 자체 축 중심으로 20회컴팩트한 이구스 twisterband는 제한된 공간에서 회전 동작을 수행하며, 마모와 유지보수를 최소화합니다. 에너지, 데이터, 공압 등 다양한 매체 전달을 한 개 시스템만으로 안전하게 가이드 할 수 있어 매우 경제적입니다.
5가지 사이즈로 이용 가능
7,000°* 이상 수평 회전 운동, 수직 설치 시 최대 3,000°
최고 회전 속도 360°/s 까지 가능
소형, 모듈형, 경량
원하는 만큼 밴드 길이 단축 가능
최소 설치 공간, 축에 매우 가깝게 설치 가능
다양한 설치 위치(수평 또는 수직 거꾸로)로 안정적으로 사용 가능
경제적인 비용
간편한 충진
제한된 공간 내 회전 모션을 위해 가동형 케이블 igus® chainflex®와 함께 사용할 것을 권장
산업 분야:
케이블 릴, 공작 기계, 로봇(로봇 팔, 1/6 축, 스카라로봇), 레져 산업, 의료 장비, 레이더 및 망원경 장비 등: 회전 모션이 필요한 곳 어디든 적용 가능
일체형 힌지 : 케이블 포설을 쉽고 빠르게(TB20.44.18, TB30)
경험으로 봤을 때 최대 회전 각: 각각 180° 경첩 = 360° 더 회전
1500° 부터의 회전 각도와 수평을 위해 축이 가운데 설치되었습니다
최소 설치 공간
컴팩트형, 모듈형, 비용 효율적, 최소 공간에서 7,000회 이상 수평 회전 운동, 최대 3,000회 수직 회전 운동
다양한 방향에 설치 가능: 정해진 공간에서 수평형 7,000°* 그리고 그 이상의 회전 운동 제한된 길이 보상 가능
twisterband를 사용할 때:
최대 7,000° 회전 (설치 방향에 따라 수직: 3,000° 까지, 수평: 7,000° 이상 가능)
제한적 공간 사용 적합
최고 회전 속도 180°/s 까지 가능
5가지 사이즈로 이용 가능
일부 부품에서 내부 분리 가능(시리즈에 따라 다름)
충전 매우 용이, 개방 가능한 통합형 힌지 또는 오픈 가능한 "easy" 디자인(시리즈에 따라 다름)
제한된 길이 보정 가능
언제 다양한 시리즈를 사용해야 할까요?
충진 중량이 더 높은 경우, twisterchain
3D 운동의 경우, triflex® R
충진 중량이 훨씬 더 높은 경우 RBR 버전
연속 회전 운동을 위해 무급유 및 무보수 선회 베어링이 필요한 경우
iglidur® 선회 베어링
쉴드형 케이블이 필요한 경우, 당사에 문의하십시오.
트위스터밴드 TB12.23.9 – 'easy' 설계의 오프닝 시스템
|
부품번호: |
|
| 회전 각도 [°]: | |
| 부품 번호. | 내부 폭 | 내고 | X1 내부 설치 공간 |
X2 외부 설치 공간 |
최소 R |
최대 R |
d1 최대치. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
 TB12.23.9.3.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 217.07 EUR |  |
| TB12.23.9.4.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 244.83 EUR | |
| TB12.23.9.5.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 272.58 EUR | |
| TB12.23.9.6.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 300.34 EUR | |
| TB12.23.9.7.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 328.09 EUR | |
| TB12.23.9.8.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 355.84 EUR | |
| TB12.23.9.9.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 383.57 EUR | |
| TB12.23.9.10.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 411.33 EUR | |
| TB12.23.9.11.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 439.08 EUR | |
| TB12.23.9.12.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 466.84 EUR | |
| TB12.23.9.13.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 494.59 EUR | |
| TB12.23.9.14.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 522.34 EUR | |
| TB12.23.9.15.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 550.10 EUR | |
| TB12.23.9.16.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 577.85 EUR | |
| TB12.23.9.17.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 605.61 EUR | |
| TB12.23.9.18.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 633.36 EUR | |
| TB12.23.9.19.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 661.09 EUR | |
| TB12.23.9.20.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 688.84 EUR | |
| TB12.23.9.21.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 716.60 EUR | |
| TB12.23.9.22.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 744.35 EUR | |
| 선택된 부품에 대해 더 많은 정보: | |||||||||
3D CAD (캐드)
견본주문
PDF
견적 요청
등급별가격
myCatalog
|
|||||||||
트위스터밴드 TB20.44.12 – 'easy' 설계의 오프닝 시스템
|
부품번호: |
|
| 회전 각도 [°]: | |
| 부품 번호. | 내부 폭 | 내고 | X1 내부 설치 공간 |
X2 외부 설치 공간 |
최소 R |
최대 R |
d1 최대치. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB20.44.12.3.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 265.19 EUR | |
| TB20.44.12.4.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 293.94 EUR | |
| TB20.44.12.5.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 322.70 EUR | |
| TB20.44.12.6.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 351.44 EUR | |
| TB20.44.12.7.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 380.18 EUR | |
| TB20.44.12.8.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 408.95 EUR | |
| TB20.44.12.9.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 437.69 EUR | |
| TB20.44.12.10.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 466.46 EUR | |
| TB20.44.12.11.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 495.20 EUR | |
| TB20.44.12.12.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 523.96 EUR | |
| TB20.44.12.13.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 552.70 EUR | |
| TB20.44.12.14.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 581.44 EUR | |
| TB20.44.12.15.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 610.21 EUR | |
| TB20.44.12.16.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 638.95 EUR | |
| TB20.44.12.17.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 667.72 EUR | |
| TB20.44.12.18.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 696.46 EUR | |
| TB20.44.12.19.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 725.22 EUR | |
| TB20.44.12.20.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 753.97 EUR | |
| TB20.44.12.21.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 782.71 EUR | |
| TB20.44.12.22.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 811.47 EUR | |
| TB20.44.12.23.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 840.21 EUR | |
| 선택된 부품에 대해 더 많은 정보: | |||||||||
|
3D CAD (캐드)
견본주문
PDF
견적 요청
등급별가격
myCatalog
|
|||||||||
트위스터밴드 TB20.44.18 – 잠금 장치가 있는 오프닝 시스템
|
부품번호: |
|
| 회전 각도 [°]: | |
| 부품 번호. | 내부 폭 | 내고 | X1 내부 설치 공간 |
X2 외부 설치 공간 |
최소 R |
최대 R |
d1 최대치. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB20.44.18.3.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 276.71 EUR | |
| TB20.44.18.4.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 306.71 EUR | |
| TB20.44.18.5.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 336.72 EUR | |
| TB20.44.18.6.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 366.72 EUR | |
| TB20.44.18.7.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 396.73 EUR | |
| TB20.44.18.8.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 426.74 EUR | |
| TB20.44.18.9.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 456.72 EUR | |
| TB20.44.18.10.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 486.72 EUR | |
| TB20.44.18.11.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 516.73 EUR | |
| TB20.44.18.12.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 546.73 EUR | |
| TB20.44.18.13.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 576.74 EUR | |
| TB20.44.18.14.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 606.74 EUR | |
| TB20.44.18.15.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 636.73 EUR | |
| TB20.44.18.16.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 666.73 EUR | |
| TB20.44.18.17.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 696.74 EUR | |
| TB20.44.18.18.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 726.74 EUR | |
| TB20.44.18.19.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 756.75 EUR | |
| TB20.44.18.20.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 786.75 EUR | |
| TB20.44.18.21.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 816.76 EUR | |
| TB20.44.18.22.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 846.74 EUR | |
| TB20.44.18.23.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 876.75 EUR | |
| 선택된 부품에 대해 더 많은 정보: | |||||||||
|
3D CAD (캐드)
견본주문
PDF
견적 요청
등급별가격
myCatalog
|
|||||||||
트위스터밴드 TB29.27.22 – 잠금 장치가 있는 오프닝 시스템
|
부품번호: |
|
| 회전 각도 [°]: | |
| 부품 번호. | 내부 폭 | 내고 | X1 내부 설치 공간 |
X2 외부 설치 공간 |
최소 R |
최대 R |
d1 최대치. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB29.27.22.3.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 249.51 EUR | |
| TB29.27.22.4.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 282.88 EUR | |
| TB29.27.22.5.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 316.28 EUR | |
| TB29.27.22.6.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 349.65 EUR | |
| 선택된 부품에 대해 더 많은 정보: | |||||||||
|
3D CAD (캐드)
견본주문
PDF
견적 요청
등급별가격
myCatalog
|
|||||||||
트위스터밴드 TB30.75.22 – 잠금 장치가 있는 오프닝 시스템
|
부품번호: |
|
| 회전 각도 [°]: | |
| 부품 번호. | 내부 폭 | 내고 | X1 내부 설치 공간 |
X2 외부 설치 공간 |
최소 R |
최대 R |
d1 최대치. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB30.75.22.7.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 365.81 EUR | |
| TB30.75.22.8.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 398.04 EUR | |
| TB30.75.22.9.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 430.28 EUR | |
| TB30.75.22.10.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 462.51 EUR | |
| TB30.75.22.11.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 494.74 EUR | |
| TB30.75.22.12.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 526.95 EUR | |
| TB30.75.22.13.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 559.18 EUR | |
| TB30.75.22.14.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 591.41 EUR | |
| TB30.75.22.15.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 623.65 EUR | |
| TB30.75.22.16.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 655.85 EUR | |
| TB30.75.22.17.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 688.08 EUR | |
| TB30.75.22.18.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 720.32 EUR | |
| TB30.75.22.19.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 752.55 EUR | |
| TB30.75.22.20.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 784.78 EUR | |
| TB30.75.22.21.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 문의하기로 | |
| TB30.75.22.22.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 문의하기로 | |
| TB30.75.22.23.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 문의하기로 | |
| TB30.75.22.24.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 문의하기로 | |
| TB30.75.22.25.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 문의하기로 | |
| 선택된 부품에 대해 더 많은 정보: | |||||||||
|
3D CAD (캐드)
견본주문
PDF
견적 요청
등급별가격
myCatalog
|
|||||||||
트위스터 밴드 예
수평형 설치 타입*
