텔레스코픽 작업 플랫폼 및 체리 픽커용 이구스 구성품

텔레스코픽 작업 플랫폼 및 체리 픽커는 안전한 에너지 공급을 위한 공간을 거의 제공하지 않습니다. 따라서 사용자는 과도하게 부담이 되는 부가되는 케이블과 호스를 보호하기 위해 이구스의 고성능 플라스틱 또는 플라스틱 스틸 하이브리드 드래그체인으로 제작된 에너지체인을 사용하고 싶어 합니다.

 케이블 덕트 또는 드래그 체인, 케이블 및 공급 라인뿐만 아니라 플라스틱 플레인 베어링, 직동 베어링 또는 슬라이딩 플레이트와 같은 텔레스코픽 리프팅 작업 플랫폼의 가이드, 트랜스미션 및 베어링 시스템을 위한 이구스예비 부품은 실외 및 영구적으로 응력을 받는 장치의 가혹한 조건을 충족합니다.

이구스의 캐이블 캐리어는 나사가 필요 없기 때문에 진동으로 인해 부품이 느슨해지거나 분실되는 경우가 없습니다. 플라스틱 부품이기 때문에 녹이 슬거나 재밍이 발생하지 않습니다.  원하는 어떠한 지점에서도 개방 가능하고 몇 분만에 조립할 수 있습니다. 36개월 보증되는 에너지체인을 사용하여 연속하여 동적으로 사용할 수 있도록 설계된 UV 내성이 뛰어난 케이블입니다. 이구스 플레인 및 직동 베어링과 슬라이딩 플레이트는 완벽한 무보수 및 무급유 제품이므로 베어링 포인트의 윤활이 필요 없습니다.


텔레스코픽 작업 플랫폼 샘플 박스

모두 텔레스코픽 작업 플랫폼 및 체리 픽커용으로 중요

당사 제품의 품질을 직접 확인하세요. 샘플 박스에는 텔레스코픽 익스텐션 및 경사 축에서 사용하기에 적합한 이구스 솔루션 제품이 포함되어 있습니다.


지금 무료 샘플 박스 주문

텔레스코픽 작업 플랫폼 및 체리 픽커용 바로 설치 가능한 시스템 솔루션

텔레스코픽 작업 플랫폼 및 체리 픽커용 바로 설치 가능한 시스템 솔루션
단일 소스, 테스트 완료된 신뢰성 및 빠른 설치의 모든 제품

에너지체인, chainflex 케이블 및 호스로 구성된 완전히 하네스된 에너지 공급 시스템뿐만 아니라 이구스의 적절한 플러그인 커넥터 또는 필수 금속 부착품은 텔레스코픽 암에 사용되는 케이블 및 유압 호스의 안전한 가이드를 보장합니다.

에너지체인 시스템

신뢰할 수 있고 간편한 에너지 공급 시스템

에너지, 데이터 및 미디어 케이블과 호스는 텔레스코픽 작업 플랫폼에서 안전하게 가이드 되어야 합니다. 이구스의 드래그체인 시스템은 외부 영향 뿐 아니라 다양한 리프팅 속도를 가진 텔레스코픽 암의 주기적으로 반복되는 동작시 발생하는 마모에 대해서도 맞춤형 케이블 보호 솔루션을 제공합니다.

하이브리드 에너지체인 YE.42

하이브리드 에너지체인 YE.42

플라스틱 및 스틸로 제작된 하이브리드 에너지체인 YE.42는 어느 지점에서나 개방 가능하고 개별 체인 링크를 교체할 수 있기 때문에 50% 더 가볍고 조립이 간편합니다.

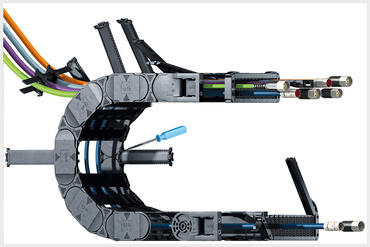

에너지체인 E4.1L

에너지체인 E4.1L

E4.1L 시리즈 에너지체인은 간편한 설치, 견고성 및 경량을 하나의 제품군에 모두 갖췄습니다. 다양한 크기와 다양한 액세서리의 재고 발송 가능.

에너지체인 E2.1

에너지체인 E2.1

E2.1 시리즈 케이블 캐리어는 매우 좁은 설치 공간과 짧은 비지지 길이에 특히 적합합니다. 조립이 간편하고 원하는 곳에서 개방 가능합니다.

유압 호스의 가이드

에너지체인 E2.1

확장형 크로스바가 포함된 이구스 E2 드래그체인을 사용하여 두 개의 유압 호스를 안전하고 신뢰할 수 있게 가이드 합니다. 로리 마운팅 작업 플랫폼을 위한 특수 솔루션입니다. 확장형 크로스바가 포함된 E2 에너지체인은 매우 견고하고 공간 절약형입니다.

chainflex 케이블

최소 곡률 반경 및 하중

chainflex 케이블은 최대 굽힘 응력을 견디며 최소 곡률 반경이 최대 4xd 케이블 직경에 달할 수 있습니다. 모든 chainflex 케이블에 36개월 보증이 제공됩니다.

CF890/CF891 제어 케이블

CF890/CF891 제어 케이블

오일의 영향을 받는 굴곡형 어플리케이션에 적합합니다. 직접적인 태양 복사가 없는 실내 및 실외 어플리케이션에 적합합니다. 특히 이동거리 10m이하의 비지지 용도에 적합합니다.

CF77.UL/CF78.UL 제어 케이블

CF890/CF891 제어 케이블

중량급 용도 및 오일에 거의 완벽한 내성. 평균 수준의 자외선 범위 내 실내 및 실외 사용. 비지지 이동 거리 최대 100m.

버스 케이블 CFBUS.PUR

버스 케이블 CFBUS.PUR

중하중 용도 및 오일에 거의 완벽한 내성. 직사광선의 영향이 없는 실내 및 실외 사용. 비지지 이동 거리 최대 20m.

베어링 기술

유지보수가 잦은 슬라이딩 블록 대신 자가 급유 iglidur 베어링

윤활 및 유지보수에 대한 수요가 높은 비용에 추가됩니다. 이구스의 자가 윤활 플라스틱 플레인 베어링으로 인해 텔레스코픽 작업 플랫폼의 슬라이딩 플레이트를 윤활 및 유지보수 없이 작동하도록 설계할 수 있습니다. 또한 이 제품은 금속 솔루션보다 더 비용 효율적이고 내구성이 높습니다.

슬라이딩 플레이트

슬라이딩 플레이트

플라스틱 슬라이딩 플레이트는 특히 동적 어플리케이션용으로 설계되어 추가 윤활이 필요 없으며 무보수입니다.

백서: 기울어진 축의 기계를 위한 에너지 공급 시스템

백서: 기울어진 축의 기계를 위한 에너지 공급 시스템

텔레스코픽 작업 플랫폼 및 체리 픽커용 구성품

건축 현장이나, 소방서 장비나 또는 할리우드 영화 세트도 경사 축과 텔레스코픽 확장부가 있는 리프팅 작업 플랫폼이 전세계에서 사용되고 있습니다. 설계자들에게는 경량, 견고성, 내마모성등의 특성을 지닌 유지보수가 간편한 드래그 체인 시스템이 필요합니다. 이것이 수십 년 동안 제조업체들을 연구 개발에 투자하게 만들었습니다.  이구스 제품을 사용하여 기술을 향상시키고 비용을 절약하는 방법에 관한 이 백서에 대해 더 알아보십시오.


지금 백서 다운 받기

유지보수 및 설치 서비스

이구스에서 유지보수 및 설치 서비스를 받을 수도 있습니다. 당사는 시스템 보증이 제공되는 솔루션을 설치하고 또한 예측 가능한 유지보수 가능성을 제공합니다.

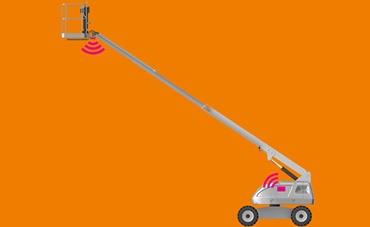

지능형 구성품으로 예측 가능한 유지보수

지능형 구성품으로 예측 가능한 유지보수

이구스 스마트 플라스틱은 다양한 isense 센서와 평가 모듈 및 icom을 공급합니다. 또한 작동 상태를 측정하고 필요한 유지보수 조치를 알려주며 장비에 대한 더 큰 손상이 발생하기 전 작동을 중단시키는 제품도 포함됩니다.

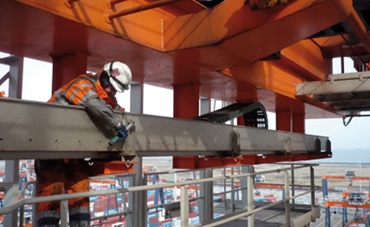

설치 서비스 및 판매 후 서비스

설치 서비스 및 판매 후 서비스

당사는 설치 과정을 관리합니다. 명확하게 계산 가능한 설치 비용과 요청 시 일체형 에너지 공급 솔루션대한 서비스 계약.

일반적인 문제 및 당사의 솔루션

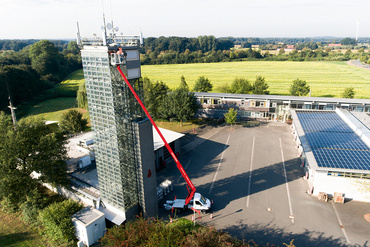

확장된 팰럿 트럭의 적용 사례
문제:
무거운 구성품으로 인해 탑재량이 줄어듬

탑재량은 무거운 구성품에 의해 제한될 수 있기 때문에 경사 축이나 텔레스코픽 기능이 있는 여러 어플리케이션에서 중요한 역할을 합니다. 예를 들어 이런 텔레스코픽 작업 플랫폼을 사용하는 목적은 바스켓의 중량을 가능한 한 줄이기 위한 것입니다.

에너지체인 E4.1L
솔루션:
이구스 에너지 공급 시스템으로 최대 30%의 중량 감소

E4.1L 에너지체인은 매우 견고하고 또한 매우 가볍습니다. 본 제품은 텔레스코픽 어플리케이션의 확장을 가능하게 할 뿐만 아니라 최대 30%의 중량을 감소시킵니다. 동시에 설치 공간을 변함 없이 유지하면서 이전 모델에 비해 더 유용한 공간을 제공합니다.

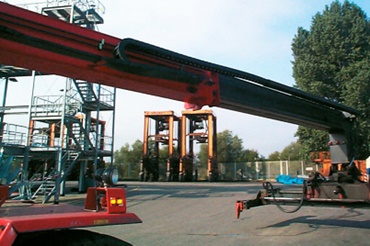

적용 사례: 리치 스태커에서 에너지체인의 비지지 길이
문제:
사용된 구성품이 비지지 길이에 부여하는 한계

이런 리치 스태커와 같은 어플리케이션은 비지지 길이에 대한 에너지 공급이 필요합니다. 그러나 사용된 에너지 공급 시스템은 이 길이에 한계를 부여합니다. 이런 이유 때문에 내마모성 특성과 동시에 강력한 에너지 공급 장치가 필요합니다.

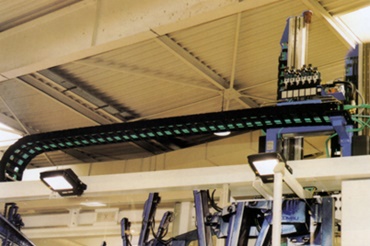

사용 중인 E4.1L
솔루션:
긴 비지지 길이에 대한 에너지 공급

E4.1L은 비지지 길이에서 최적의 힘 분배를 제공하며, 최대 7,000N의 밀기/당기기 힘을 견딥니다. 이 에너지체인의 최대 충진 중량은 600kg/m입니다. 결과적으로 이 에너지체인은 비지지 사용에 특히 적합합니다.

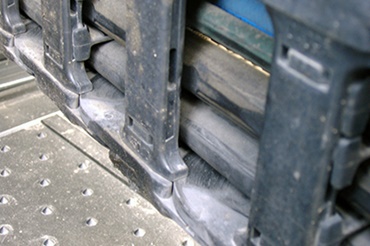

마모된 호스로 에너지 공급
문제:
동작으로 인한 재질 마모

유압관을 가이드할 때 호스에 높은 압력이 전달된다는 것은 동작 외의 원인으로 호스 재질의 마모가 커질 수 있다는 것을 의미합니다. 두 가지 요인 모두 작동 중에 위험을 발생시킬 뿐만 아니라 고장을 유발할 수 있습니다.

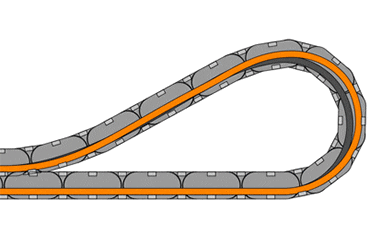

유압 호스를 가이드하는 에너지체인
솔루션:
호스를 보호하는 안정적인 지지력

E4.1L은 다양한 압력을 받는 호스에 안정적인 지지를 제공하며, 특별한 설계로 호스를 보호합니다. 호스가 계속 동작해도 재질 마모도는 감소하고 안전 및 안정성은 증가합니다.

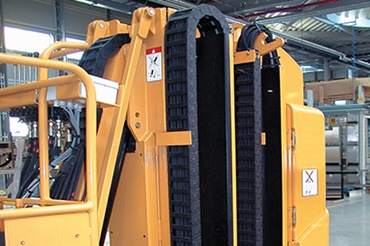

매우 작은 공간에서 에너지체인을 갖춘 그로브 맨리프트
문제:
가장 작은 설치 공간에서 케이블 및 호스 가이드하기

텔레스코픽 확장이나 리프트 마스트가 있는 어플리케이션의 경우, 에너지 공급 장치를 위한 공간이 거의 없습니다. 즉, 케이블/호스 및 에너지체인을 모두 공급하기 어려운 매우 협소한 곡률 반경이 요구됩니다. 또한 특히 긴 사용 수명이 요구됩니다.

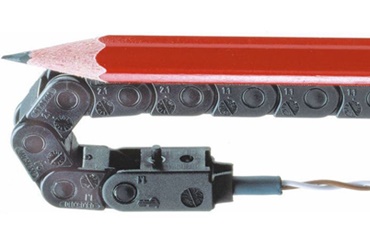

크기 비교: 에너지체인과 연필
솔루션:
가장 협소한 곡률 반경 및 최대 내구성

이구스 에너지체인과 신뢰도 높은 chainflex® 케이블은 매우 협소한 곡률 반경을 제공하므로 최대의 공간 절약형 에너지 공급이 가능합니다. chainflex® 케이블은 심선이 번들로 감겨 있기 때문에 굽힘 응력이 매우 큰 경우에도 내구성이 극히 강합니다.

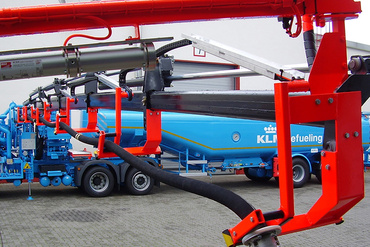

유지보수 빈도가 높은 텔레스코픽 베어링 포인트
문제:
잘못된 윤활 또는 불충분한 윤활

텔레스코픽 베어링 포인트는 정기적인 유지보수 및 윤활이 필요합니다. 여기에는 장비가 안전하고 적절히 기능하도록 하기 위한 지속적인 유지보수 작업이 포함됩니다.

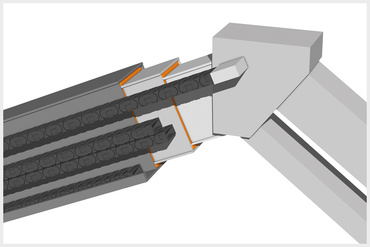

iglidur® 스톡 바 재질의 무급유 베어링
솔루션:
iglidur®를 사용한 무보수 텔레스코픽 베어링 포인트

기술적 iglidur® 플라스틱의 사용으로 텔레스코픽 베어링 포인트의 윤활과 유지보수가 필요 없습니다. 재질을 직접 가공하거나 이구스에서 맞춤형 형상을 제조할 수 있습니다. iglidur® 플라스틱의 사용 수명은 온라인 계산이 가능합니다.

이구스 제품을 사용하는 가장 매력적인 프로젝트

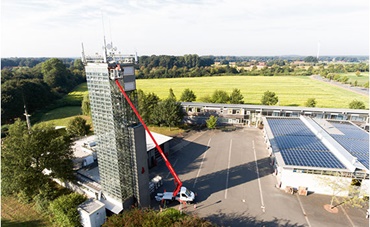

리프팅 작업 플랫폼

체리 픽커의 붐 내부에서 완전 하네스된 이구스의 드래그체인 시스템은 제어 케이블 및 유압 호스의 안전한 가이드를 보장합니다. 이들 제품은 이구스에서 100% 사전 테스트 완료되었습니다.


리프팅 작업 플랫폼에서 사용되는 레디체인

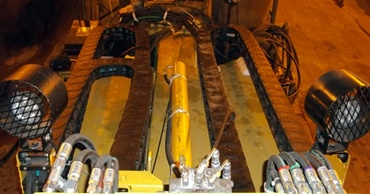

작업 플랫폼

이 작업 플랫폼은 일반적으로 지하 채굴에서 사용됩니다. 지금까지 호스와 케이블은 느슨하게 매달려 있어서 쉽게 걸리거나 손상될 수 있었습니다.


Working platform

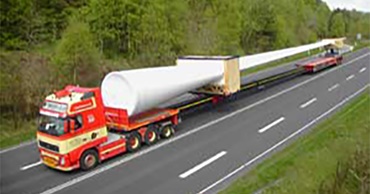

운송 차량

이 차량은 풍력 터빈 블레이드를 운송하기 위해 특별히 설계되었습니다.


운송 차량

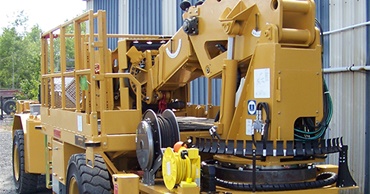

광산 어플리케이션

지하 채굴에서 사용되는 다목적 유틸리티 차량은 다양한 영역에서 유지보수 작업이 필요합니다.


Mining application

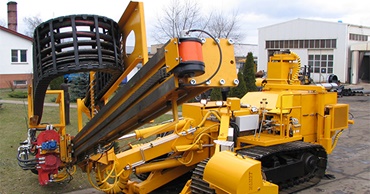

시추 및 파일 드라이빙 기계

예를 들어, 이런 시추 및 파일 드라이빙 기계는 철도 건설시 전선용 콘크리트를 세우기 위해 사용됩니다.


Drilling and piling machines

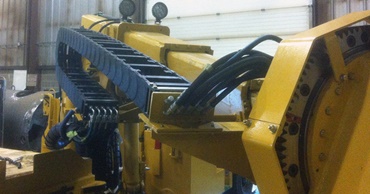

작업 플랫폼

이런 재설계를 통해 하나의 장치로 터널을 뚫을 때 여러 다양한 단계를 실행할 수 있습니다.


Working platform

추가 정보



"체리 픽커 및 텔레스코픽 장비에 필요한 솔루션" 브로셔(PDF) 다운로드

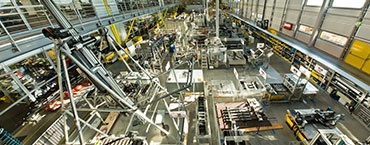

이구스 테스트 연구소

품질 테스트 완료. 매년 에너지체인 및 케이블에 대한 4,100회 이상 테스트 및 플레인베어링에 대한 12,000회 이상의 테스트
