클린룸용 e-skin® 주름형 튜브

클린룸에서 케이블을 안전하고 내마모성 있게 가이드합니다.
내마모성
► IPA 분류 ISO 클래스 1
컴팩트한 모듈식 디자인
► 손쉬운 개방 및 유연한 충전
► 다시 닫을 수 있는 개방 메커니즘

실내에 입자가 없는 상태를 유지하려면 에너지 공급 장치를 포함한 모든 기계 구성품이 내마모성이 있어야 합니다. 골판지 튜브 e-스킨® 을 사용하면 공기를 오염시키는 원치 않는 입자 없이 데이터, 미디어 및 에너지를 시스템에 공급할 수 있습니다.

지금 e-스킨® 골판지 튜브 구매하기

제품 선택

주름형 e-skin^® 은 상부 및 하부 쉘로 구성된 골판지 튜브로, 함께 꽂으면 완전히 닫힙니다. 간단하고 다시 닫을 수 있는 개방 메커니즘으로 사용 케이블의 유지보수 및 점검이 간편합니다. 따라서 e-skin^® 은 기존 주름형 튜브에 비해 여러 가지 장점을 제공하며 세 가지 버전으로 제공됩니다:

시리즈 SK28

내부 높이 Hi : 28 mm
내부 폭 Bi: 68 mm
굽힘 반경 R: 055 mm
피치: 112 mm

지금 SK28 구매하기

SK40 시리즈

e-skin SK40 SKS40 SKY40 골이 있는 케이블 보호와 연결 하우징.

내부 높이 Hi : 38 mm
내부 폭 Bi: 85 mm
굽힘 반경 R: 100 mm
피치: 112 mm

지금 SK40 구매하기

SKS20

내부 높이 Hi : 20 mm
내부 폭 Bi : 33 mm
굽힘 반경 R: 055 mm
피치: 112 mm

지금 SKS20 구매하기

SKS24

내부 높이 Hi : 24 mm
내부 폭 Bi : 48 mm
굽힘 반경 R: 055 mm
피치: 112 mm

지금 SKS24 구매하기

SKS28

내부 높이 Hi : 28 mm
내부 폭 Bi : 68 mm
굽힘 반경 R: 055 mm
피치: 112 mm

지금 SKS28 구매하기

SKS40

내부 높이 Hi : 38 mm
내부 폭 Bi : 85 mm
굽힘 반경 R: 100 mm
피치: 112 mm

지금 SKS40 구매하기

SKY28

내부 높이 Hi : 28 mm
내부 폭 Bi : 68 mm
굽힘 반경 R: 055 mm
피치: 112 mm

지금 SKY28 구매하기

SKY40

내부 높이 Hi : 38 mm
내부 폭 Bi : 85 mm
굽힘 반경 R: 100 mm
피치: 112 mm

지금 SKY40 구매하기

실제로 실현

카메라 모듈용 접착제 디스펜서

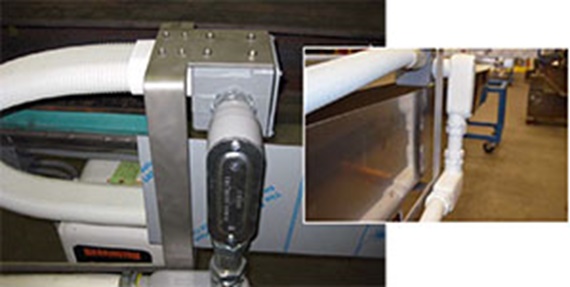

고객 요구 사항: 밍씰은 3C 산업(컴퓨터, 통신, 가전)을 위한 제품을 생산합니다. 주요 제품은 카메라 모듈용 접착제 디스펜서입니다. 과거에는 igus^® 에너지 체인 시스템 E3 및 E6이 에너지 공급장치로 사용되었는데, 이는 이미 IPA에 따라 ISO 클래스 1에 적합했습니다. 그러나 오늘날 시장은 특히 휴대폰 카메라 모듈에 대해 이전보다 훨씬 더 많은 입자로부터의 자유(따라서 이론적으로 더 높은 ISO 등급)를 요구하고 있습니다. 그 이유는 휴대폰 카메라의 픽셀 수가 계속 증가하고 있기 때문인데, 이러한 모듈에 입자가 하나만 있어도 전체 모듈이 폐기되고 시스템의 장비 효율(OEE)과 수율(YIELD)이 엄청나게 떨어지기 때문입니다.

우리의 솔루션: 첫 번째 단계에서 고객은 에너지 체인을 용접된 클린룸 리본 케이블과 같은 다른 제품으로 교체해야 했습니다. 이 솔루션의 단점은 곧 분명해졌습니다. 한편으로는 용접된 리본 케이블을 열어 케이블을 추가하거나 교체할 수 없었고, 다른 한편으로는 케이블이 스스로 지지해야 하기 때문에 매우 빨리 끊어졌습니다. 불과 6개월 만에 용접된 케이블에 첫 번째 결함이 나타났고, 이는 결국 시스템 다운타임으로 이어졌습니다. igus^® 클린룸용 에너지 공급장치 e-스킨은 밍씰의 엔지니어들을 설득했습니다. 상부 및 하부 쉘로 구성된 독특한 클린룸용 골판지 튜브는 개방성, 고유한 강성, 컴팩트함은 물론 ISO 클래스 1에 따른 최고의 클린룸 적합성과 관련하여 엔지니어의 요구사항을 충족시켰습니다. 컴팩트한 e-스킨 시리즈 SKS20은 향후 새로운 기계에 설치될 예정입니다.

클린룸에서 케이블을 깔끔하게 안내하는 Eskin 에너지 체인과 Clean Room 아이콘.

혁신

주름형 e-스킨은 폐쇄형 버전과 개별적으로 열 수 있는 챔버가 있는 버전으로 제공됩니다. 이러한 유연성은 현재까지 시장에서 독보적이며 혁신적인 제품입니다. e-skin^® 또한 충분한 고유 강성과 정의된 굽힘 반경(55~100mm)을 갖추고 있습니다.

타원형 지오메트리는 측면 안정성을 보장합니다. 따라서 설치 공간이 제한된 곳에서도 짧은 길이의 비지지형 호스를 사용할 수 있습니다. 기존의 주름형 호스는 이 옵션을 제공하지 않습니다. 에너지 공급도 조용합니다. 소음 수준이 29dB(A)에 불과하여 시중의 표준 클린 케이블보다 5dB(A) 더 조용합니다.

유연한 에너지체인과 여러 기능 요소를 갖춘 Eskin 케이블 보호 시스템.

왜 주름형 튜브 e-스킨인가?

1. 클린룸 ISO 클래스 1.
적은 마모율

2. 두 부분으로 구성된 골판지 튜브.
상부 및 하부 쉘로 구성

3. 어느 쪽에서나 부착 가능.
KMA-마운팅 브라켓, 옵션으로 스트레인 릴리프 포함

4. 타원형 형상.
의도치 않은 측면 움직임으로부터 보호

5. 완전히 닫힘.
먼지 및 물로부터 보호

6. 다시 닫을 수 있는 개방 메커니즘.
지퍼 개방 원리로 열고 닫음

7. 수직 분리 옵션.
개별 칸막이와 선반으로 구성

8. 마모 최소화
마찰에 최적화된 iglidur^® 소재로 제작된 새로운 내부 칸막이를 사용하면 마모를 최대 80%까지 줄일 수 있습니다.

e-skin ^® SK | e-skin ^® 소프트 SK | e-skin^® 하이브리드 SKY

클린룸용 Eskin, Fraunhofer IPA 테스트 표시와 삽입된 파란 케이블.

IPA 분류

주름형 튜브 e-스킨은 IPA 프라운호퍼 연구소의 분류 ISO 클래스에 따라 인증되었습니다:

e-skin^® SK SK28.068.02.1
e-skin^® soft 0.SKS28.068.02.1
e-skin^® hybrid SKY8.068.02.1

v = 0.5m/s, 1m/s 및 2m/s에서 모두 ISO 클래스 1로 테스트되었습니다.

e-스킨용 내부 분리대 구성기

e-skin^® 주름형 튜브용 내부 분리 구성기를 사용하면 몇 초 만에 충전 변형을 생성하고 내부 분리 및 연결 요소로 완전한 e-skin^® 주름형 튜브를 구성할 수 있습니다.

간단한 취급
통합된 규칙 세트로 충전 오류 방지
부품 목록 및 치수가 포함된 도면 자동 생성
원하는 구성의 chainflex^® 케이블 및 내부 분리가 포함된 전체 파형 도관을 간편하게 조회 및 주문할 수 있습니다.

내부 분리 옵션 구성

igus^® 클린룸 연구소에서 제공하는 품질

새로운 igus^® 클린룸 연구소는 ISO 14644-1에 따라 최대 공기 청정도 1등급의 클린룸에 적합한 무입자 모션 플라스틱의 신속한 개발을 위해 프라운호퍼 IPA에서 구축했습니다.

자세히 알아보기!

내구성 테스트

e-스킨^®은 클린룸 애플리케이션을 위해 특별히 개발되었습니다. 실험실에서 실제와 같은 조건에서 3m/s의 속도로 640만 회 이상의 더블 스트로크를 견뎌냈습니다.

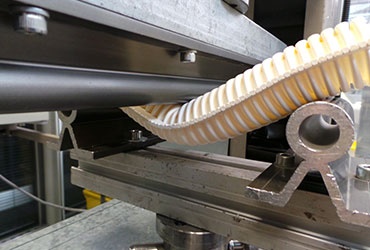

굽힘 테스트

표준 굽힘 테스트는 e-skin^® 소프트가 얼마나 유연한지 보여줍니다. 다른 에너지 체인이 이미 끊어질 정도의 하중에서도 구부러지지 않습니다.

dB(A) 소음 수준을 비교한 막대그래프: e-skin flat 29, e-skin soft SK28 32, e-skin SK28 33, e-skin SKF40 35, 경쟁사 1 33, 경쟁사 2 40.

소음 측정

이 테스트는 주름형 도관 e-skin^® 및 클린룸 플랫 케이블 e-skin^® 플랫이 얼마나 조용한지 보여줍니다. 경쟁사의 플랫 리본 케이블과 비교했을 때, e-skin ^® 플랫의 음량은 29dB(A)에 불과합니다.

주름형 튜브 e-스킨^® 다른 클린룸 제품과 비교했을 때?

⬤⬤⬤⬤⬤ 가장 적합함 | ⬤ 다소 적합하지 않음 | 예 | 아니오

	e-skin SK 주름형 튜브	주름형 튜브 e-스킨® SKS	주름형 튜브 e-스킨® SKY	e-스킨® 플랫 & CFCLEAN	에너지 체인 E6/E6.1

클린룸 1등급  (EN ISO146644-1 기준)	✔	✔	✔	✔	✔
모듈형 디자인	⬤⬤⬤⭘⭘	⬤⬤⬤⭘⭘	⬤⬤⬤⭘⭘	⬤⬤⬤⬤⬤	⬤⬤⬤⬤⬤
구성품 개별 교체 가능	✔	✔	✔	✔	✔
빠른 케이블 충진, 개방형	⬤⬤⬤⬤⬤	⬤⬤⬤⬤⬤	⬤⬤⬤⬤⬤	⬤⬤⬤⬤⭘	⬤⬤⬤⬤⬤
납기	⬤⬤⬤⭘⭘	⬤⬤⬤⭘⭘	⬤⬤⬤⭘⭘	⬤⬤⬤⬤⭘	⬤⬤⬤⬤⬤
간편한 유지보수	⬤⬤⬤⬤⭘	⬤⬤⬤⬤⭘	⬤⬤⬤⬤⭘	⬤⬤⬤⭘⭘	⬤⬤⬤⬤⬤
항시 재고 보유	✔	✔	✔	✔	✔
길이 단축	✔	✔	✔	✔	✔
길이 연장	X	X	X	✔	✔
생산성	⬤⬤⬤⬤⭘	⬤⬤⬤⬤⭘	⬤⬤⬤⬤⭘	⬤⬤⬤⬤⬤	⬤⬤⬤⭘⭘
소량 단품 구매 가능	✔	✔	✔	✔	✔
경제성	⬤⬤⬤⬤⭘	⬤⬤⬤⭘⭘	⬤⬤⬤⬤⭘	⬤⬤⬤⭘⭘	⬤⬤⬤⬤⬤
unsupported 구동	⬤⬤⬤⭘⭘	⬤⬤⭘⭘⭘	⬤⬤⭘⭘⭘	⬤⬤⬤⬤⭘	⬤⬤⬤⬤⬤
고속 구동	⬤⬤⬤⭘⭘	⬤⬤⬤⭘⭘	⬤⬤⬤⭘⭘	⬤⬤⬤⭘⭘	⬤⬤⬤⬤⬤
내부공간	⬤⬤⬤⭘⭘	⬤⬤⬤⭘⭘	⬤⬤⬤⭘⭘	⬤⬤⬤⬤⬤	⬤⬤⬤⬤⭘
케이블 충진 중량	⬤⬤⬤⬤⭘	⬤⬤⬤⭘⭘	⬤⬤⬤⭘⭘	⬤⬤⭘⭘⭘	⬤⬤⬤⬤⬤
36개월 품질 보증	✔	✔	✔	✔	✔
자원 절약	✔	✔	✔	✔	✔
readychain, readycable 공급여부	✔	✔	✔	✔	✔
개별파트 사용여부	✔	✔	✔	✔	✔
저소음 및 저진동 구동	⬤⬤⬤⬤⭘	⬤⬤⬤⬤⭘	⬤⬤⬤⬤⭘	⬤⬤⬤⬤⬤	⬤⬤⬤⬤⭘
온라인 사용 수명 계산	X	X	X	X	✔
온라인 내부 분리 구성 툴	✔	✔	✔	X	✔
적합한 산업군	전기 제조 3C 산업 디스펜서 유리 절단 반도체 산업 FPD 생산 마이크로일렉트로닉스 AOI	전기 제조 3C 산업 디스펜서 유리 절단 반도체 산업 FPD 생산 마이크로일렉트로닉스 AOI	전기 제조 3C 산업 디스펜서 유리 절단 반도체 산업 FPD 생산 마이크로일렉트로닉스 AOI	전자제품 제조 3C 산업 디스펜서 유리 절단 반도체 산업 FPD 생산 초소형 전자 공학	전자제품 제조 FPD 생산 반도체 초소형 전자 공학 패널 로봇 포장산업 플로터 의료 기술
	지금 구매하세요!	지금 구매하세요!	지금 구매하세요!	지금 구매하세요!	지금 구매하세요!

실제로 실현

카메라 모듈용 접착제 디스펜서

e-스킨 주름형 튜브는 밍씰의 엔지니어들을 설득했습니다. 상부 및 하부 쉘로 구성된 독특한 클린룸용 개방형 주름형 튜브는 엔지니어의 개방성, 고유한 강성 및 소형화 요구 사항과 ISO 클래스 1에 따른 최고의 클린룸 적합성을 결합했습니다. 컴팩트한 e-스킨 시리즈 SKS20은 향후 새로운 기계에 설치될 예정입니다.
