트위스터밴드 - 매우 좁은 공간에서의 회전 운동

컴팩트, 모듈형, 비용 효율적, 7000°* 까지 회전

가장 좁은 공간에서도 자체 축을 중심으로 20회 회전 이동. 초소형 트위스터 밴드를 사용하면 에너지, 데이터 및 미디어를 안전하게 안내하면서 좁은 공간에서도 비용 효율적이고 마모가 적으며 유지보수가 적은 회전 운동을 구현할 수 있습니다.

  • 수평으로 7,000°* 이상, 수직 설치 위치에서 최대 3,000°까지 회전 가능
  • 최대 180°/s의 회전 속도 가능
  • 소형, 모듈식, 경량
  • 필요에 따라 벨트를 단축할 수 있음
  • 매우 작은 설치 공간, 회전축을 중심으로 매우 슬림한 디자인
  • 다양한 설치 위치(수평, 수직, 거꾸로)에서 사용 가능
  • 비용 효율적
  • 간편한 충전
  • 매우 협소한 설치 공간에서 회전 이동을 위해 체인플렉스® 케이블과 결합하여 이상적
  • 5가지 사이즈 제공
CAD 온라인 툴로 이동

사이즈

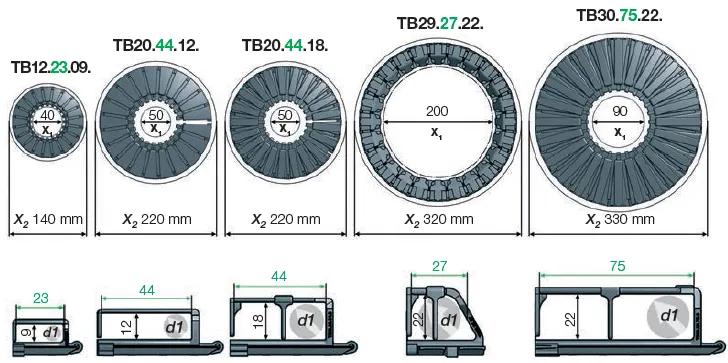

트위스터밴드 사이즈 개요
트위스터밴드 사이즈 개요

계산: 회전각에 따른스트립 수

(밴드 수는 항상 반올림하십시오.)
TB12: XX ≈ 회전 각도 / 360 + 2

  • 예시: xx ≈ 1200° / 360 + 2
  • 결과: XX ≈ 6 밴드

TB20: XX ≈ 회전 각도 / 340 + 2

  • 예: 예 xx ≈ 1200° / 340 + 2
  • 결과: XX ≈ 6 밴드

TB29: XX ≈ 회전 각도 / 180 + 2

  • 예: 예 xx ≈ 720° / 180 + 2
  • 결과: XX ≈ 6 밴드

TB30: XX ≈ 회전 각도 / 180 + 2

  • 예: 예 xx ≈ 1200° / 180 + 6
  • 결과: XX ≈ 13개 밴드

조립 지침

트위스터밴드의 설치 지침은 여기에서 확인하세요.

twisterband 조립 지침

적용 사례

다양한 산업 분야에서 트위스터밴드를 사용하고 있습니다.

트위스터밴드 적용 사례

igus®테스트랩

에너지 체인에 대한 테스트 실험실을 살펴보세요.

에너지체인 테스트 연구소

트위스터밴드의 특수 사양

twisterband
twisterband

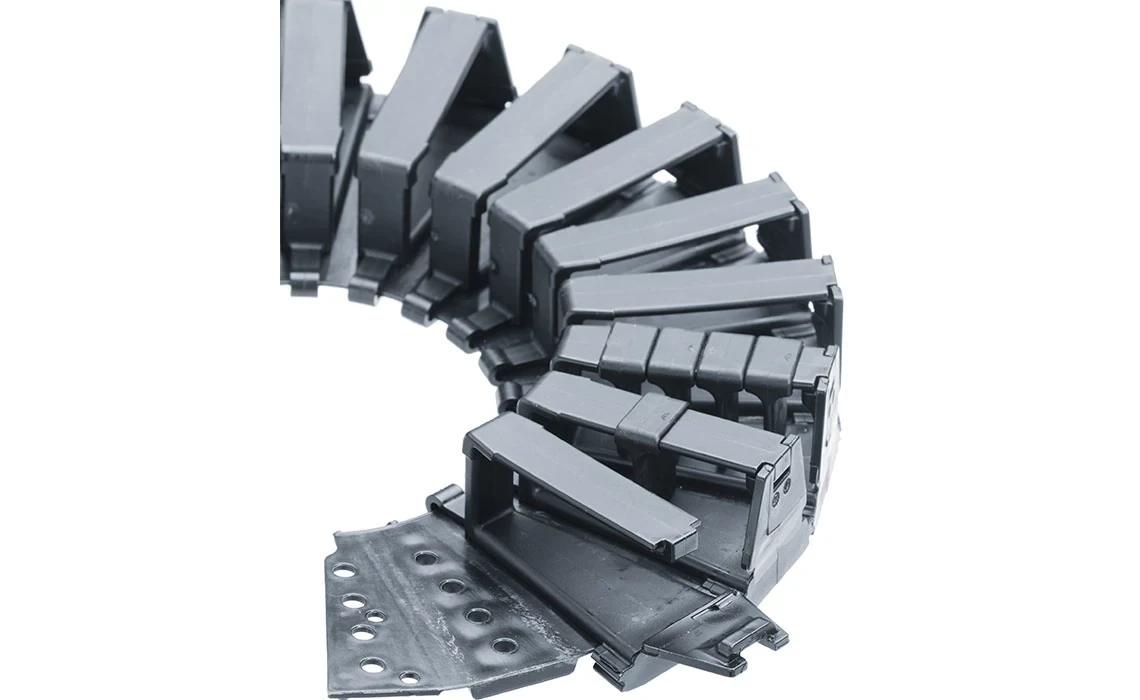

필름 힌지: 케이블과 호스로 쉽게 접근하고 빠르게 채울 수 있습니다(TB20.44.18, TB30).

twisterband
twisterband

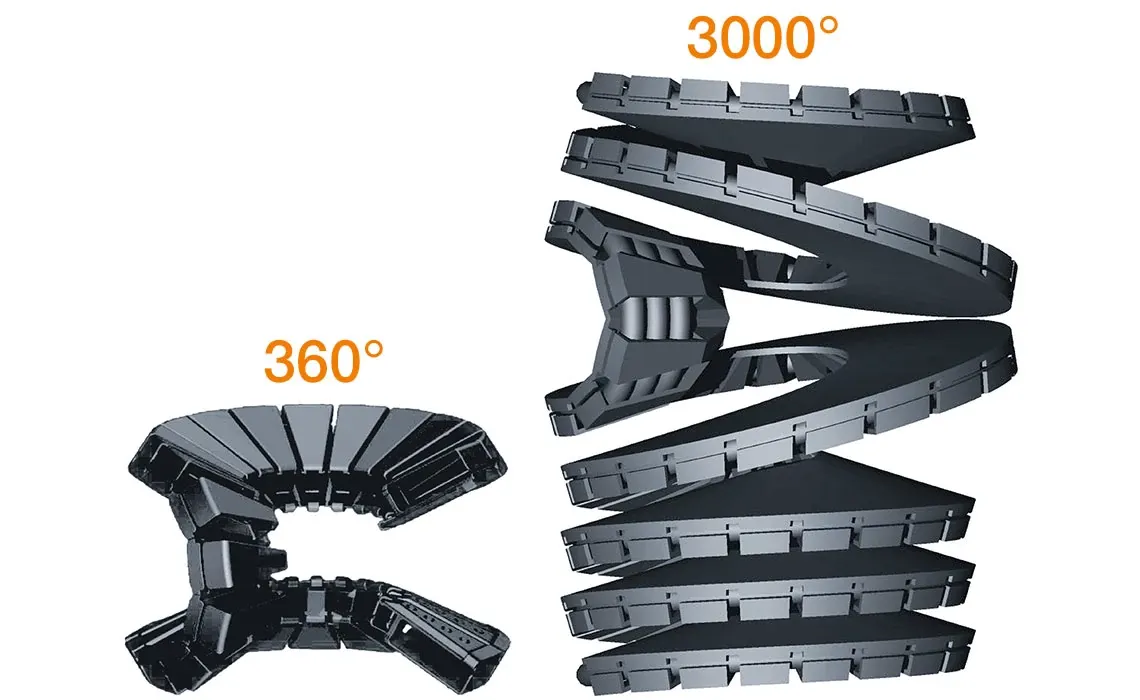

경험상 최대 회전 각도: 각 180° 벨트 = 360° 더 회전합니다.

twisterband
twisterband

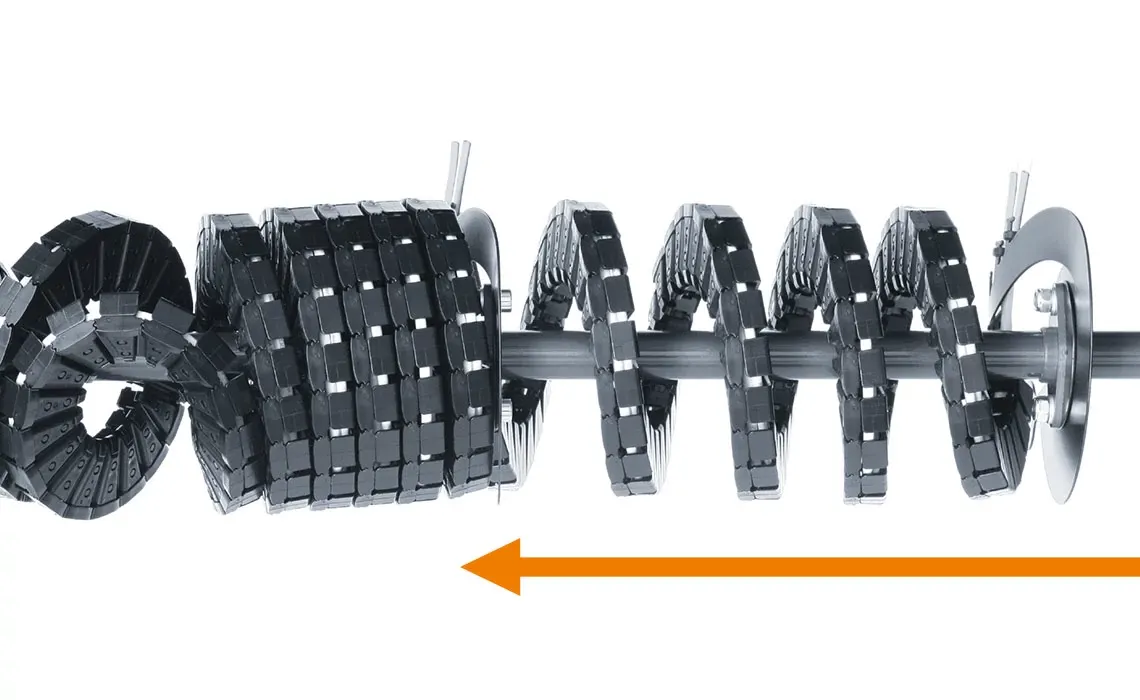

수평 방향 회전 각도가 1500° 이상인 경우 중앙 축을 설치해야 합니다.

twisterband
twisterband

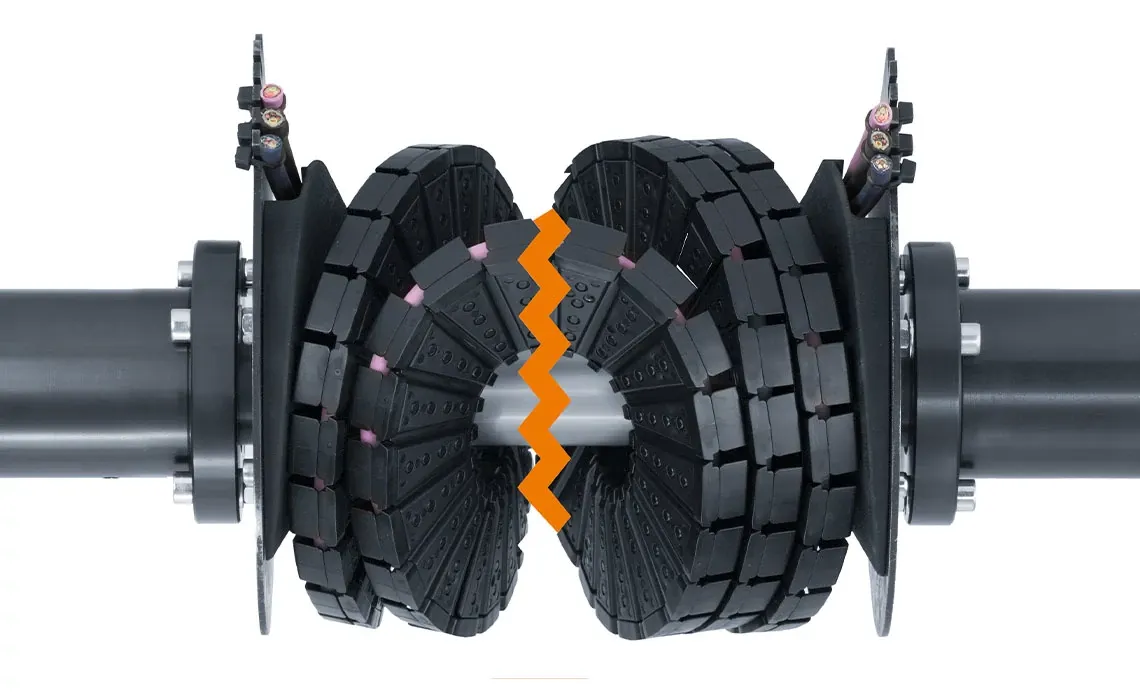

igus® 트위스터밴드: 가장 작은 설치 공간, 회전축을 중심으로 매우 슬림한 디자인

twisterband
twisterband

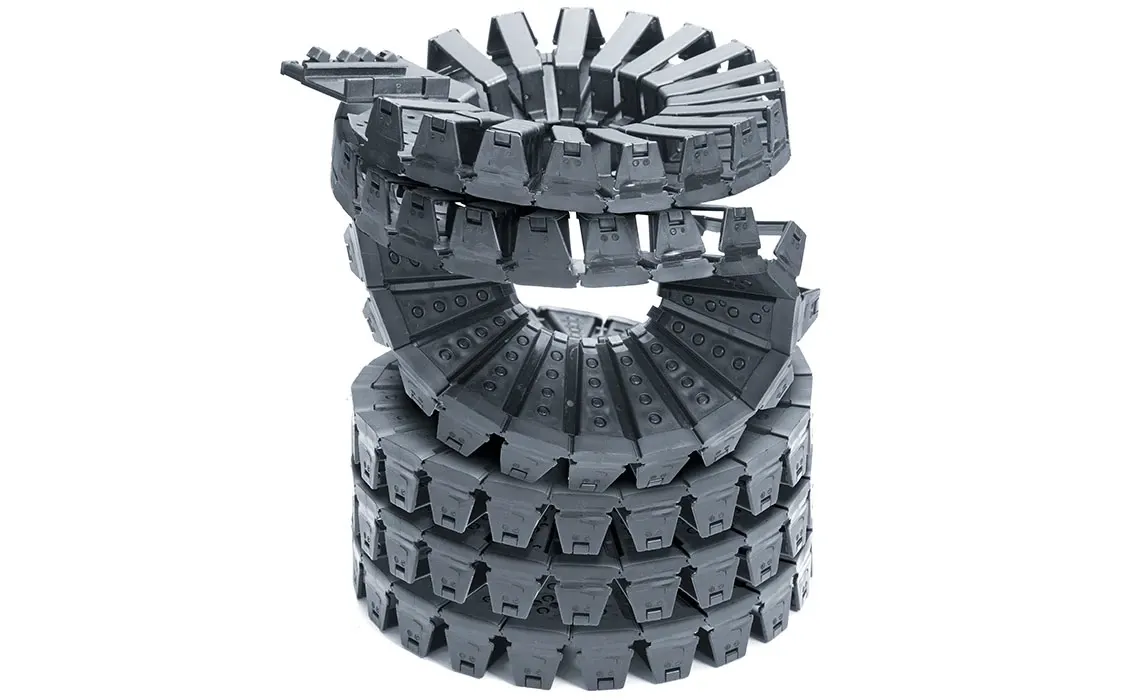

컴팩트하고 모듈식이며 비용 효율적 - 수평: 7,000°* 이상 가능, 좁은 공간에서도 수직 최대 3,000° 회전 이동 가능

twisterband
twisterband

다양한 설치 위치에서 사용 가능: 여기서는 수평 7,000°* 및 좁은 공간에서 더 많은 회전 이동이 가능합니다. 제한된 길이 보정 가능

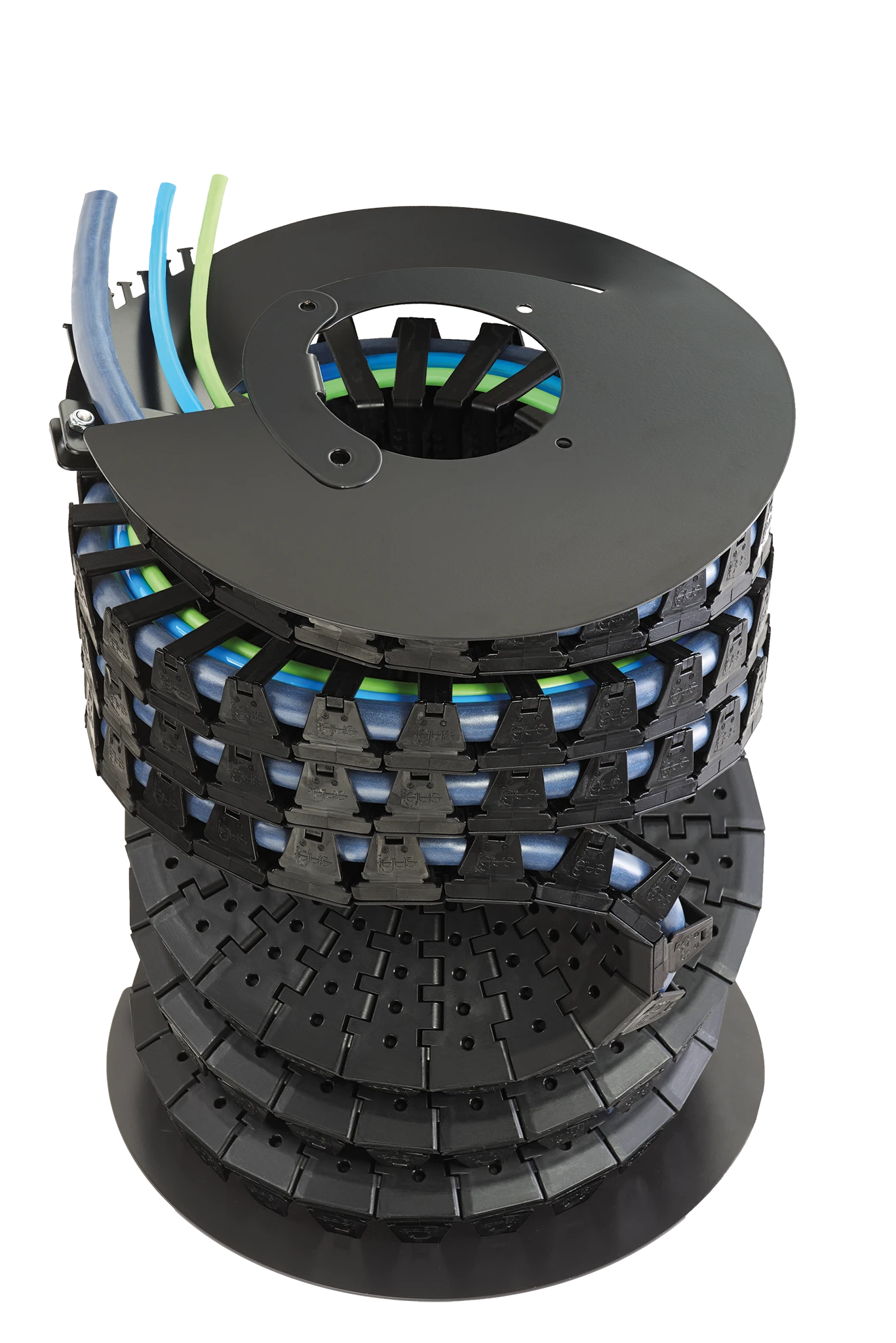

twisterband HD

트위스터밴드 HD

  • 더욱 안정적
  • 더욱 길어진 서비스 수명
  • 최대 7,000도*까지 좁은 공간에서도 회전 이동 가능
  • 최대 회전 속도 180°/s
  • 하나의 시스템에서 전기 케이블, 광케이블, 공압 케이블 안내
twisterband HD 바로가기

*3600°까지의 회전 무브먼트는 재고가 있을 경우 주문 가능합니다. 3600°부터는 igus® 담당자에게 문의하시기 바랍니다.
