iglidur® GLW - 재료 데이터

최대 표면 속도

m/s

회전

진동

선형

연속

0,8

0,6

2,5

단기

1

0,7

3

표 02: 최대 표면 속도

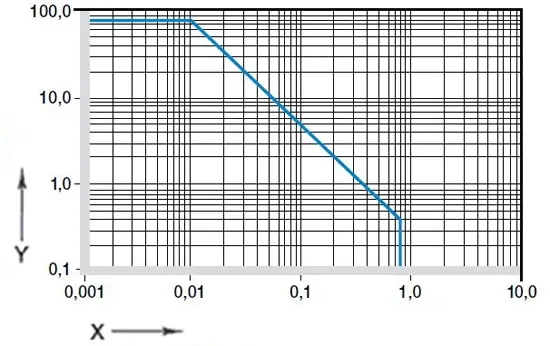

허용 슬라이딩 속도
iglidur® GLW는 저속에서 중간 속도의 슬라이딩을 위해 개발되었습니다. 연속 작동 시 최대 0.8 m/s(회전) 또는 2.5m/s(선형)가 허용됩니다. 여기서도 표 02에 표시된 최대값은 가장 낮은 압력 부하에서만 가능하며, 온도가 허용 최대값 이상으로 상승하기 때문에 실제로는 달성되지 않는 경우가 많습니다.

iglidur® GLW

적용 온도

이하

- 40 °C

상부, 장기

+ 100 °C

상부, 단기

+ 160 °C

에서 추가 축 보호

+ 80 °C

표 03: iglidur® GLW의 온도 한계

온도
주변 온도는 플레인 베어링의 사양에 큰 영향을 미칩니다. 그림 02는 이 관계를 보여줍니다. 베어링 시스템의 온도가 상승하면 베어링 마모가 증가합니다. 80°C 이상의 온도에서는 추가적인 보호가 필요합니다.

중간

저항

알코올

+ ~ 0

탄화수소

그리스, 오일, 첨가제 미함유

연료

희석된 산

0 ~ -

강산

-

묽은 염기

강염기

0

+ 내성 0 조건부 내성 - 내성 없음

상온에서의 모든 데이터 [+20 °C]표 05: 이글리두르의 내화학성® GLW

내화학성
iglidur® GLW 플레인 베어링은 화학물질에 대한 내성이 우수합니다. 대부분의 윤활유에 대한 내성이 있습니다.® GLW는 대부분의 약한 유기산 및 무기산의 공격을 받지 않습니다.

**
전기적 사양

체적 저항

> 1011 Ωcm

표면 저항

> 1011 Ω

방사능 방사선
iglidur® GLW로 제작된 베어링은 최대 3 x 10² Gy의 방사선 강도에 대한 내방사선성이 있습니다.

최대 수분 흡수

23°C/50% 실내 습도에서.

중량 기준 1.3

최대 총 수분 흡수량

무게 기준 5.5%

표 06: 수분 흡수

수분 흡수
이글리듀어® GLW 베어링의 수분 흡수율은 일반적인 기후에서 약 1.3%입니다. 물의 포화 한계는 5.5%입니다. 이는 적절한 작동 조건에서 고려해야 합니다.

직경****d1 [mm]

SHAFT H9**[mm]**

iglidur® GLW****E10 [mm]

하우징 H7**[mm]**

to 3

0 - 0,025

+0,014 +0,054

0 +0,010

> 3 ~ 6

0 - 0,030

+0,020 +0,068

0 +0,012

> 6 ~ 10

0 - 0,036

+0,025 +0,083

0 +0,015

> 10 ~ 18

0 - 0,043

+0,032 +0,102

0 +0,018

> 18 ~ 30

0 - 0,052

+0,040 +0,124

0 +0,021

> 30 ~ 50

0 - 0,062

+0,050 +0,150

0 +0,025

> 50 ~ 80

0 - 0,074

+0,060 +0,180

0 +0,030

> 80 ~ 120

0 - 0,087

+0,072 +0,212

0 +0,035

> 120 ~ 180

0 - 0,100

+0,085 +0,245

0 +0,040

표 07: ISO 3547에 따른 중요 공차 - 프레스 피팅 후 1

설치 공차
iglidur® GLW 플레인 베어링은 공차(최소 h9 권장)가 있는 샤프트용 표준 베어링이며, aH7 공차 마운팅에 압착되도록 설계되었습니다. 공칭 치수가 있는 마운팅에 설치하면 베어링의 내경이 E10 공차로 자체 조정됩니다. 특정 치수의 경우 공차는 벽 두께에 따라 달라집니다(제품 범위 참조).
