iglidur® 플레인 베어링 테스트 랩

당사의 플라스틱 플레인 베어링은 마찰학적 사양을 통해 추가 윤활 없이도 긴 사용 수명에 대한 가장 높은 요구 사항을 충족합니다. 이러한 품질을 달성하기 위해 250m² 규모의 플레인 베어링 테스트 실험실에서 연간 135조 회 이상의 테스트 동작을 수행합니다. 고객의 용도에 가장 적합한 플라스틱 솔루션을 제공하기 위해 실제 조건에서 소재와 플레인 베어링을 테스트하고 개발합니다. 폴리머 베어링은 운동에 최적화되어 있으며, 사양을 통해 설계의 새로운 범위를 열어줍니다. 기본 폴리머, 고체 윤활제 및 보강재가 용도에 필요한 플레인 베어링의 특성을 완전히 달성할 수 있도록 결합됩니다. 테스트는 베어링의 다양한 속도와 하중 하에서 인장 및 전단력, 마찰 계수, 마모는 물론 마모 및 구동력에 중점을 둡니다.

테스트 대상은 무엇이고 어떤 방식으로 테스트를 진행하나요?

iglidur® 및 igubal® 테스트 영역에서 베어링과 재료의 응력, 마모 및 마찰 특성을 테스트합니다. 테스트에 따라 고온 및 저온, 고하중 및 속도와 같은 기타 파라미터가 조정됩니다. 테스트 실험실에는 약 50개의 테스트 시스템이 있으며, 300개 이상의 병렬 테스트가 수행됩니다. 동시에 매년 250여 개의 신규 개발 플라스틱 컴파운드에 대해 약 11,300건의 마찰 테스트를 수행합니다. 새로운 배합이 나중에 사용될 때 그 성능을 입증하기 위해 외부 영향뿐만 아니라 회전, 회전, 직선, 보행 등 다양한 움직임 방향과 하중에도 노출됩니다.

또한 먼지, 기상 조건, 충격 및 충격의 영향에 대해 구성 요소를 테스트합니다. 테스트 결과는 데이터베이스에 저장되어 온라인 도구에 통합됩니다.

플레인 베어링용 테스트 연구소

플레인 베어링 테스트 실험실에는 어떤 테스트 스탠드가 있습니까?

프론트로더 테스트 장비

테스트: 회전 마모율
최대 500kg 하중
작동 압력: 최대 200bar
Vmax: 최대 피벗에서 4 사이클/분

프론트로더 테스트 장비에 대해 자세히 알아보기

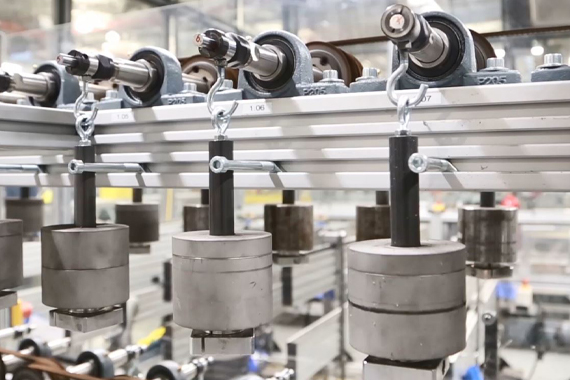

회전 마모

테스트: 회전 마모율
베어링 지점당 하중 100N~1000N 사이
표면 속도 100~1300rpm.
사용 가능한 샤프트 직경: 6, 8, 10, 12, 13, 14, 15, 16, 17, 18, 20mm
실온 및 최대 150°C에서 테스트 수행
수중 테스트

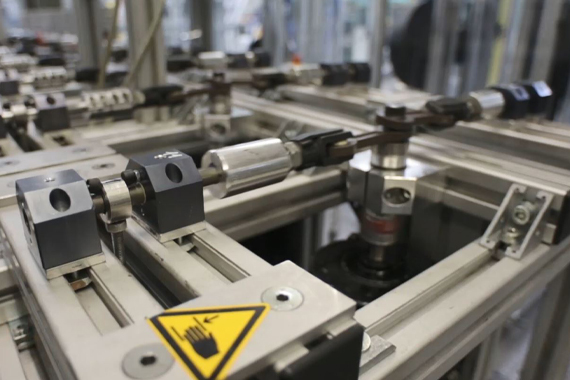

선형 짧은 스트로크 마모

선형 마모율 테스트
베어링 포인트당 하중 10N~200N 사이
0.1m/s ~ 0.3m/s의 표면 속도
실온 및 최대 150°C에서 테스트
사용 가능한 샤프트 직경 10mm
스트로크 길이: 5mm

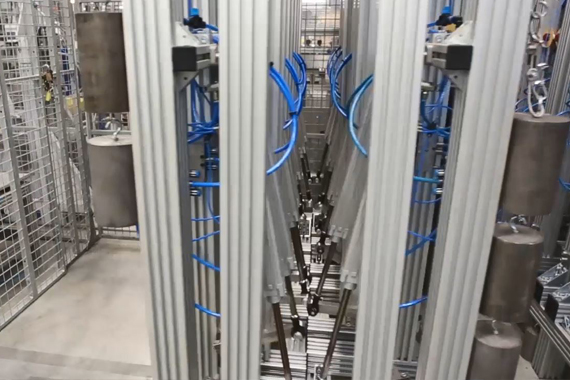

피벗 마모

피벗 마모율 테스트
베어링 포인트당 하중 25N~300N 사이
표면 속도 0.01m/s(샤프트 직경 10mm)
60°의 피벗 각도
사용 가능한 샤프트 직경: 10mm
실온에서 테스트

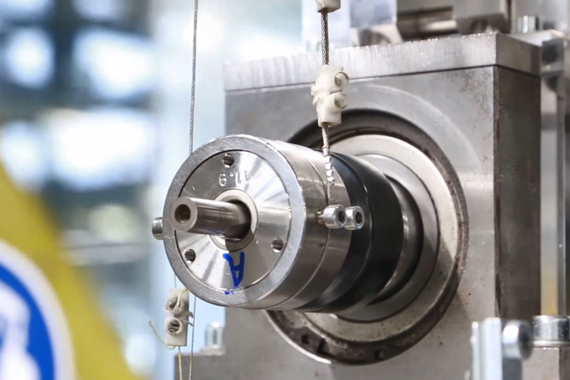

마찰 계수

회전 마찰 계수 테스트
베어링 포인트당 하중 10N~300N 사이
표면 속도 200~2,000rpm(속도는 샤프트 직경에 따라 다름)
사용 가능한 샤프트 직경 6 ~ 20mm
실온에서 테스트
실온 및 최대 150°C에서 테스트

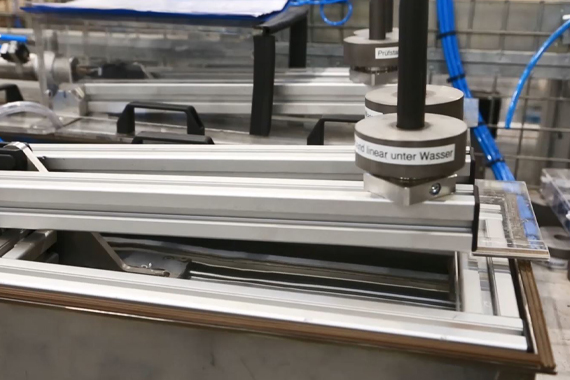

수중 리니어 기술 테스트

피벗 마모율 테스트
최대 100N의 하중
0.01m/s의 표면 속도
실온에서 테스트
사용 가능한 샤프트 직경 10mm

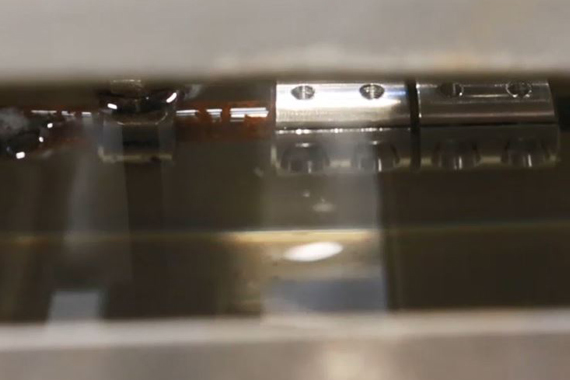

수중 회전 테스트 장비

회전 마모율 테스트
10N~100N의 하중
0.01m/s ~ 0.3m/s의 표면 속도
실온에서 테스트
사용 가능한 샤프트 직경 10mm

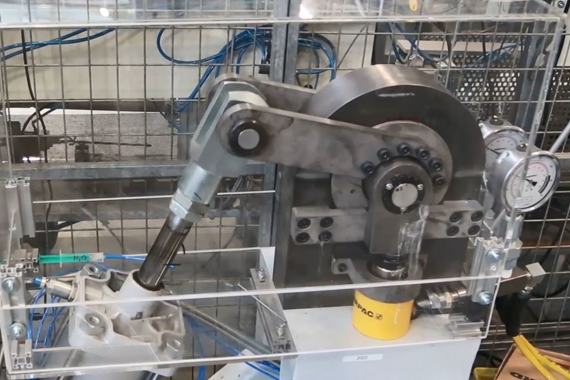

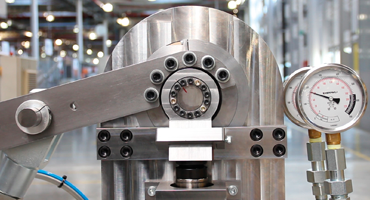

가장자리 하중 테스트

마모, 텀블링 테스트
30kN ~ 230kN의 하중
표면 속도 0.01m/s
실온에서 테스트
사용 가능한 샤프트 직경 40mm

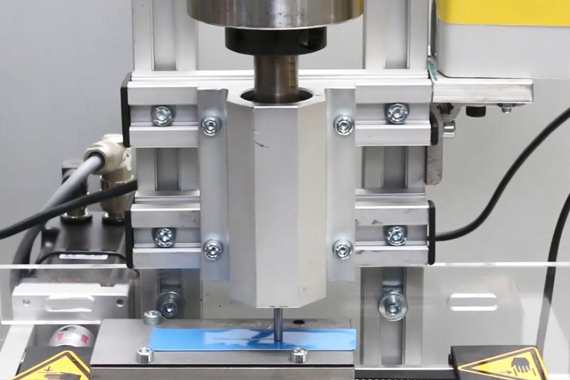

선형 필름 테스트 장비

선형 마모율 테스트
10N~60N의 하중
0.01m/s ~ 0.15m/s의 표면 속도
실온에서 테스트
핀 직경 4mm 및 10mm

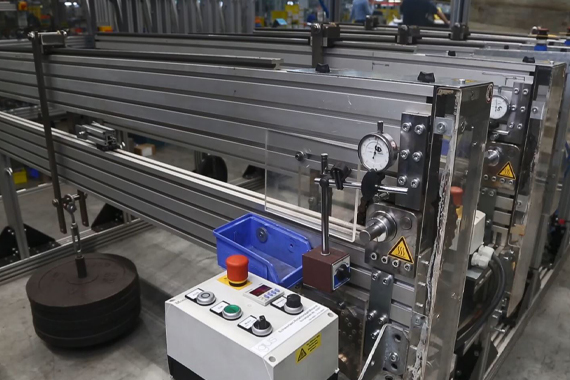

고강도 회전

회전 마모율 테스트
4,000N ~ 52,000N의 하중
최대 0.1m/s의 표면 속도
실온에서 테스트
사용 가능한 샤프트 직경 20mm

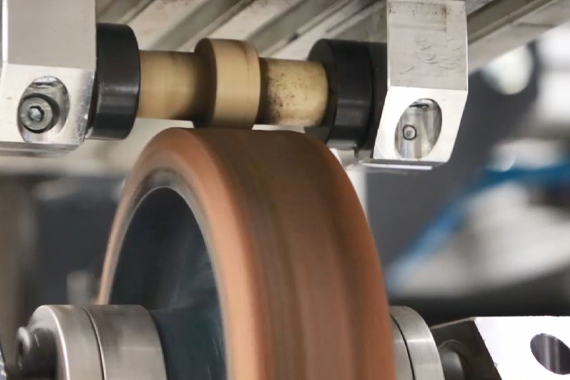

텀블 테스트 장비

마모 롤링, 텀블링 테스트
솔리드 플라스틱 롤러, 나이프 에지 롤러, 부시 스틸 롤러를 사용한 테스트 ...
10N ~ 600N의 하중
0.15m/s ~ 1m/s의 표면 속도
실온에서 테스트
샤프트 직경 6mm ~ 20mm

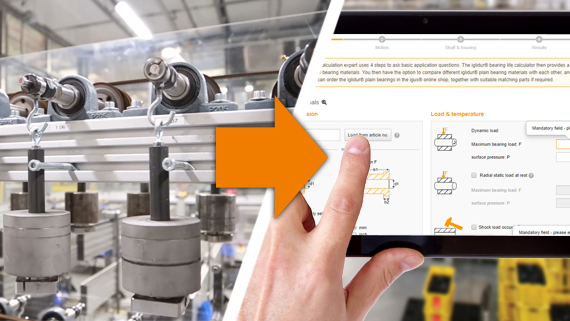

테스트 데이터를 얻을 수 있는 온라인 툴

제품 및 재료 테스트의 결과는 다양한 방식으로 활용됩니다. 이 데이터는 신규 및 추가 개발에 통합될 뿐만 아니라 특정 애플리케이션에 적합한 구성 요소를 결정하는 데에도 사용됩니다. 이를 위해 관심 있는 사람은 누구나 다양한 제품 영역의 온라인 도구를 무료로 사용할 수 있습니다. 각 제품 영역에는 높은 압축 강도 또는 반경 방향 힘과 같은 요구 사항 측면에서 제품을 서로 비교하고 서비스 수명을 계산하는 전문가 시스템과 같은 자체 도구가 있습니다.

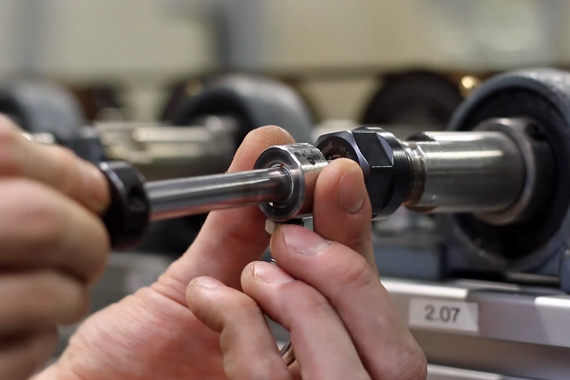

귀하의 어플리케이션을 테스트 해드리겠습니다.

실험을 피하고 사용하기 전에 애플리케이션에 대한 재료 테스트를 받고 싶으신가요? 아니면 적합한 솔루션을 찾아야 하는 특이한 용도가 있나요? 문제 없습니다. 이구스의 테스트 실험실에서 고객의 어플리케이션을 테스트하고 이구스의 전문성을 바탕으로 고객에게 가장 적합한 igus® 솔루션을 찾아드립니다. 플레인 베어링, 에너지 체인, 케이블, 선형 기술, 바 스톡, 가이드 롤러 또는 저비용 자동화에 관계없이 모든 제품을 테스트합니다.
