전자제품 제조 위치 지정 시스템을 위한 내구성 있는 에너지 공급 시스템

팩트 시트

• 필요한 것 E6 제품군의 에너지 체인 및 E3 제품군의 에너지 체인이 하네스 레디체인 시스템으로사용됨
• 요구 사항 연중무휴 24시간 시스템을 지속적으로 작동하려면 고가용성이 필요하며, 저진동 및 저마모는 문제와 오류 없는 제조 공정을 위해 매우 중요합니다.
• 산업 분야 마이크로일렉트로닉스
• 고객의 성공 E6 및 E3 제품군의 에너지 체인은 클린룸에 적합하고 조용하게 작동하므로 특히 저소음 및 저진동이 특징이며 마모가 거의 발생하지 않습니다. 시스템은 고객의 프로젝트 계획 및 조립 비용을 크게 낮췄습니다.

스마트폰 회로 기판 생산에서 레이저 기술을 이용한 특수 노광 원리 덕분에 과거에 비해 처리량을 크게 늘릴 수 있게 되었습니다. 동시에 제조 비용도 크게 절감할 수 있다는 점은 전자 장비 대량 생산의 중요한 논거입니다.
예나르 안트리브스테크닉은 이러한 노광 및 레이저 구조화 시스템을 정밀하게 공급하며, 이 시스템은 나중에 각각의 전체 시스템에 메카트로닉 하위 시스템으로 설치됩니다.
오늘날에는 시간당 약 140개의 PCB를 노광할 수 있습니다. 서로 다른 회로 기능을 가진 개별 회로 기판이 있는 최소 30대의 스마트폰이 하나의 완전한 회로 기판, 즉 패널에서 조립됩니다. 이러한 시스템의 지속적인 작동은 모든 기계 구성 요소에 특별한 요구 사항을 부과합니다. 고도로 복잡한 시스템은 하루 24시간, 주 7일 내내 작동합니다. 따라서 시스템 다운타임은 비용이 많이 들며 절대 허용될 수 없습니다. 실제 생산 조건에는 문제가 없지만 가동 중단 시간이 길어지면 하위 시스템에서도 견고하고 안정적인 구성 요소가 필수적입니다.
노출 테이블은 시스템의 핵심 구성 요소입니다. 크기는 27" x 27" 입니다. 로딩 후 PCB가 노출됩니다. 테이블을 내려서 후면으로 운반하고 다시 언로드합니다. 그 동안 두 번째 테이블이 로드되었습니다. 노출 프로세스가 다시 시작됩니다. 스캐닝 공정에서는 PCB에 글을 쓸 때 간섭이 없도록 움직임이 완전히 부드럽고 흔들림이 없는 것이 중요합니다. 에너지 공급 솔루션의 경우, 이는 동시에 절대적으로 부드럽고 조용하게 작동해야 함을 의미합니다. 균일한 모션 프로파일과 부드러운 작동 외에도 낮은 진동과 낮은 마모는 문제와 오류 없는 제조 공정을 위해 매우 중요합니다.

스트레인 릴리프, 커넥터, 가이드 트로프 및 마운팅 플레이트를 포함한 igus의 완벽한 사전 장착형 에너지 공급 시스템은 드라이브, 측정 시스템 및 압축 공기 케이블은 물론 위치 결정 장치의 기타 미디어를 안전하게 안내하는 데 사용됩니다. 소위 레디체인의 가장 큰 장점은 프로젝트 계획과 무엇보다도 조립 작업을 크게 줄여준다는 점입니다.

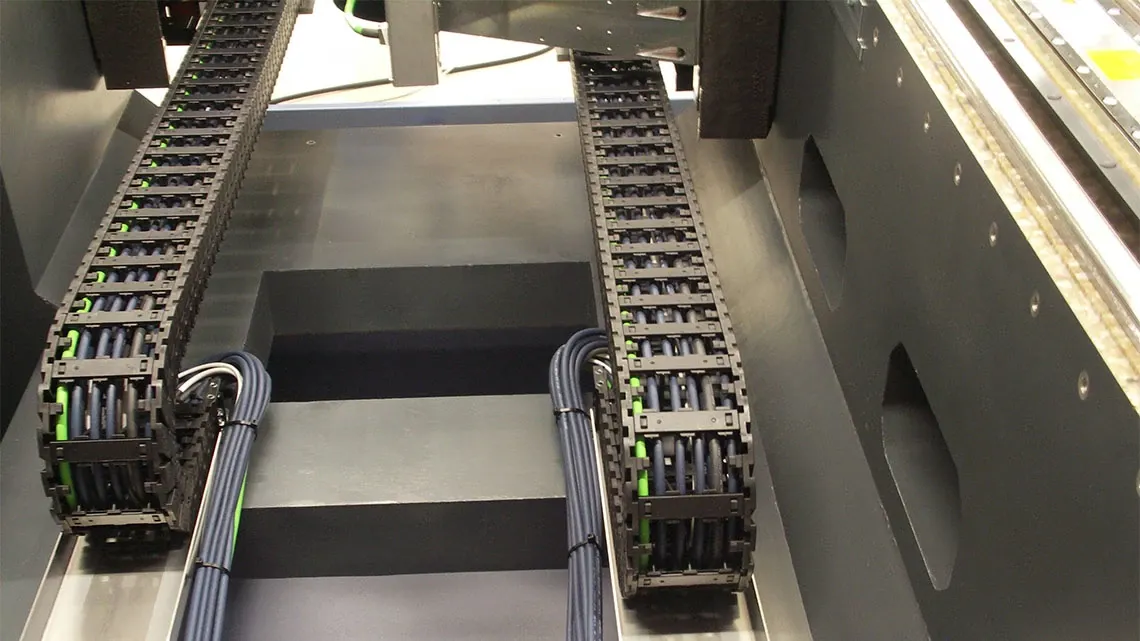

특히 조용한 E6 제품군의 두 가지 에너지 체인은 약 2m 길이의 Y축에서 그 강점을 입증하는 반면, 매우 유연한 T3 제품군의 에너지 체인은 Z축에서 400mm 미만의 길이에서 그 효율성을 입증합니다. 두 시스템 모두 클린룸 조건에서의 생산에 적합하며, PCB가 노출되는 동안에도 마모가 거의 발생하지 않을 수

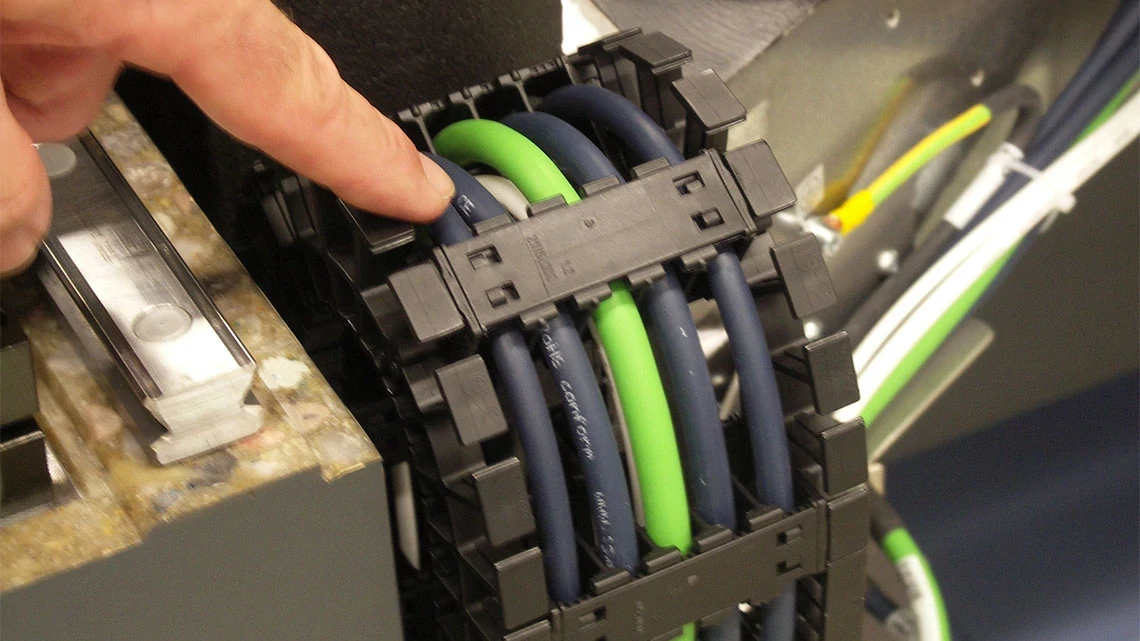

있습니다. 에너지 체인 시스템 E6은 특히 저소음 및 저진동으로 이 어플리케이션의 리니어 모터의 저진동 드라이브 개념에 완벽하게 부합합니다. 에너지 체인이 풀릴 때 발생할 수 있는 이른바 다각형 효과가 최소로 줄어듭니다. 목표 위치와 실제 위치 사이에 최대 2µm의 오차만 있을 수 있기 때문에 절대적으로 균일한 주행이 필요합니다. 이 애플리케이션에서는 모든 케이블이 내부 높이 40mm, 굽힘 반경 63mm의 Y축에서 안전하게 안내됩니다. 에너지 체인 시스템
T3은 Z축에 사용됩니다. 또한 부드러운 주행과 낮은 소음 수준을 결합합니다. 설치도 쉽습니다. 연동식 사이드 밴드는 기존의 핀/보어 연결을 대체하고 조인트 사이의 상대적인 움직임을 방지합니다. 그 결과 마모가 거의 발생하지 않아 클린룸 적용이 가능합니다. T-벨트의 기하학적 구조로 인해 설치 시 폴리곤 효과가 거의 발생하지 않습니다. 매우 조화롭고 부드럽게 작동하므로 특히 진동이 적고 조용합니다. 이 솔루션은 사하중이 낮기 때문에 충전 중량이 낮고 스트로크가 짧은 애플리케이션에 적합합니다.
