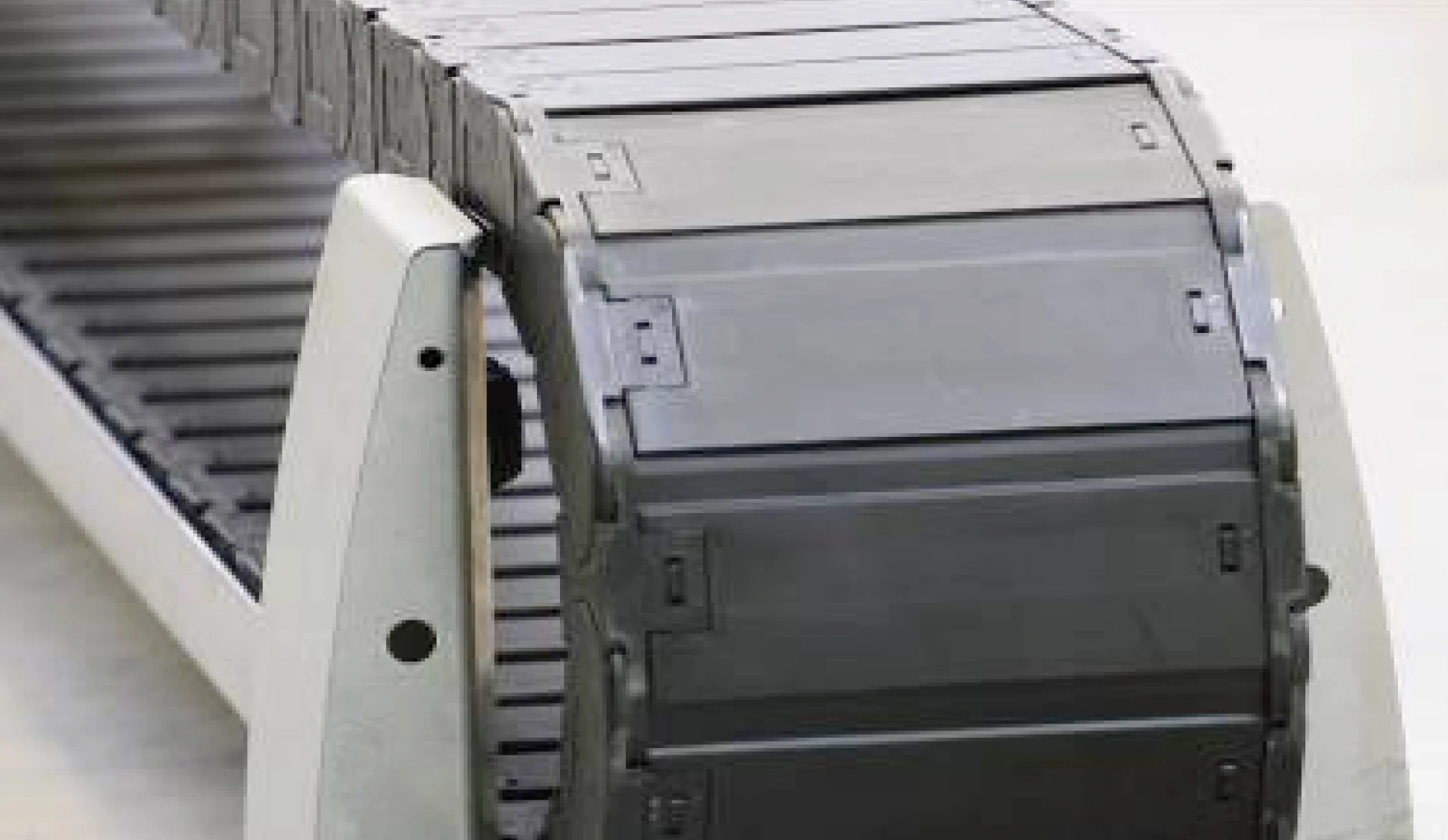

수평 가이드락
분진 발생 구역에서 비지지 장거리 이동을 위한 상부 주행 가이드
금속 칩은 특히 에너지 체인 슬라이딩을 사용해야 하는 긴 이동 거리의 공작 기계에서 문제가 됩니다. guidelok은 최대 50미터의 이동 거리를 위한 비용 효율적인 솔루션입니다. guidelok 수평은 많은 강철 체인이나 복잡한 슬라이딩 시스템보다 비용 효율이 더 높습니다.
- 상부 및 하부 러너의 슬라이딩 표면 사이에 칩이 끼지 않습니다.
- 부품 수가 적은 모듈식 시스템(측면 트로프 없이도 가능)
- 지원되지 않는 에너지 체인 길이의 대폭적인 증가
- 회전식 롤러 홀더가 있는 지능형 상부 런 가이드
시스템 가이드 록 가로, 원리 도면:
LLLL = 전체 길이 / FFFF = 필드 길이
주문 예시: 원하는 값의 총 길이와 필드 길이에 부품 번호.. 추가(예: 907.645.200.300.20000/2000.0)
제품군 | 907.645 시스템 | 최대 곡률반경 300mm
| 품번 | 시리즈 적합 | 내부 폭 Bi | 곡률 반경 | |
|---|---|---|---|---|
| 907.645.Bi.R.LLLL/FFFF | E4.56 | 50 - 600 | 150 | 175 | 200 | 250 | 300 | |
| 907.645.Bi.R.LLLL/FFFF | E4.80 | 50 - 600 | 150 | 175 | 200 | 250 | 300 | |
| 907.645.Bi.R.LLLL/FFFF | E4.112 | 50 - 600 | 200 | 250| 300 | |
| 907.645.Bi.R.LLLL/FFFF | R4.56 | 75 - 462 | 150 | 175 | 200 | 250 | 300 | |
| 907.645.Bi.R.LLLL/FFFF | R4.80 | 150 - 462 | 175 | 200 | 250 | 300 | |
| 907.645.Bi.R.LLLL/FFFF | R4.112 | 200 - 500 | 250 | 300 |
제품군 | 907.837 시스템 | 최대 곡률반경 300mm
| 품번 | 시리즈 적합 | 내부 폭 Bi | 곡률 반경 | |
|---|---|---|---|---|
| 907.837.Bi.R.LLLL/FFFF | E4.56 | 200 - 600 | | 350 | 400 | 450 | 500 | | |
| 907.837.Bi.R.LLLL/FFFF | E4.80 | 200 - 600 | | 350 | 400 | 450 | 500 | | |
| 907.837.Bi.R.LLLL/FFFF | E4.112 | 200 - 600 | | 350 | 400 | 450 | 500 | | |
| 907.837.Bi.R.LLLL/FFFF | R4.56 | 200 - 462 | | 350 | 400 | 450 | 500 | | |
| 907.837.Bi.R.LLLL/FFFF | R4.80 | 200 - 462 | | 350 | 400 | 450 | 500 | | |
| 907.837.Bi.R.LLLL/FFFF | R4.112 | 200 - 500 | | 350 | 400 | 450 | 500 | |

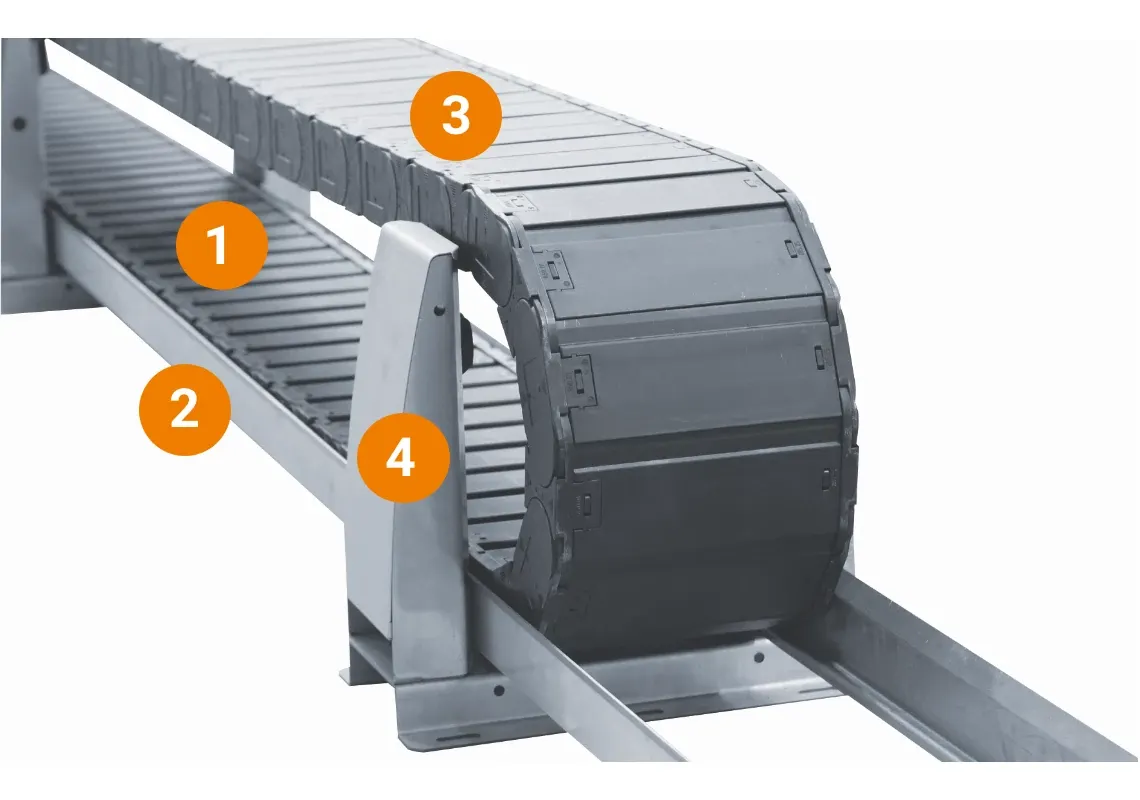

설계 원리
수평 가이드 록은 에너지 체인의 이동 반경으로 접을 수 있는 특수 회전 롤러 홀더에서 에너지 체인의 상부 런을 안내하고 시스템의 방해받지 않는 "이동을 보장합니다".
실제로 실현
뚜껑 마호 밀링 머신의 가이드 록 수평
R4.112 시리즈와 결합된 가이드 록 시스템은 5축 밀링 머신에 사용됩니다. 가이드 록을 사용하면 무거운 호스와 케이블이 자체 지지 방식으로 안전하게 안내되며 필요한 28m의 이동 길이를 문제없이 실현할 수 있습니다. 또한 에너지 체인은 빠른 속도와 가속, 긴 서비스 수명, 빠르고 쉬운 설치를 위해 설계되었습니다.
