경제적이고 가벼운 델타 로봇용 모듈형 시스템

신속한 픽 앤 플레이스 처리 … 바로 설치 가능

픽 앤 플레이스 ... 바로 설치 가능

간단하고 자동화된 픽 앤 플레이스 및 조립 작업을 위해 이구스는 모듈형 델타 로봇 키트를 개발했습니다. 이제 영점에서 쉽게 위치 지정을 하기 위한 보정 핀 추가로 새로워졌습니다. 이것은 장착 허브에 직접 고정되며 초기 보정 프로세스를 단순화합니다.
델타 로봇용 케이블 클립은 커플링 조인트를 따라서 케이블의 안전한 안내 즉, 개별 공압 호스용으로 개발되었습니다. 장착하기 쉬움, 경량.

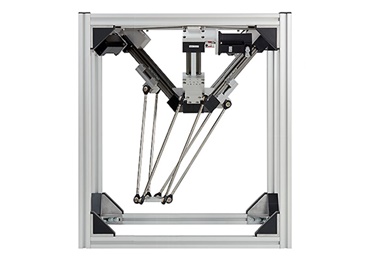

drylin® 델타 로봇

drylin® 델타 로봇의 이점:

  • 무급유 및 무보수 drylin® W 톱니형 벨트 축
  • 플라스틱과 알루미늄으로 제작된 경량 구성품으로 인한 60/min 속도 선택
  • 설치 공간 최대 Ø 360 mm
  • 필요한 경우, 이송 프레임 또는 설치 키트를 포함하여 사전 조립됨
  • 인코더를 포함한 모터로 인한 정밀한 위치 지정
  • T-슬롯 프로파일에 연결하기 위한 어댑터 플레이트
  • 선택사항: 에너지체인 TRC.30/TRE.30 triflex® R 시리즈로 다축 이동을 위한 안전한 케이블 유도. 적응 가능성

델타 로봇은 언제 사용되나요?

벨트 이송 스테이션과 같은 픽 앤 플레이스 작업

분류 시스템

조립 시스템

결합 프로세스

소형 부품 핸들링

빠른 위치 선정 작업용

보정 및 케이블 가이드도 이제 훨씬 수월해짐

이제 영점에서 쉽게 위치 지정을 하기 위한 보정 핀 추가로 새로워졌습니다. 이것은 장착 허브에 직접 고정되며 초기 보정 프로세스를 단순화합니다.
델타 로봇용 케이블 클립은 커플링 조인트를 따라서 케이블의 안전한 안내 즉, 개별 공압 호스용으로 개발되었습니다. 장착하기 쉬움, 경량.

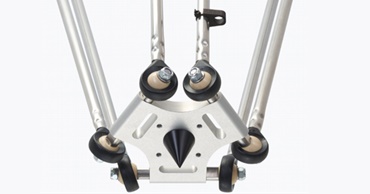

보정 핀과 케이블 가이드용 케이블 클립이 있는 델타 로봇

조립 지침

다운로드:

CAD 데이터 - DLE-DR-0001
CAD 데이터 - DLE-DR-0002

대표적인 적용 분야:

처리, 픽 앤 플레이스, 로봇, 자동화

부품 번호 설명
24 - 48 시간 내 배송 준비 DLE-DR-0001 델타 로봇, 컴팩트한 운송 상자에 들어 있는 조립 키트 5,607.63 USD 장바구니에 추가
배송 문의 DLE-DR-0002 델타 로봇, 건설 프로파일 재질의 운송 랙에 들어 있는 사전 조립 기구 5,883.06 USD 장바구니에 추가
24 - 48 시간 내 배송 준비 DLE-DR-0003 델타 로봇, 컴팩트한 운송 상자에 들어 있는 조립 키트, 3x dryve D1 스텝 모터 제어 시스템 포함 6,871.81 USD 장바구니에 추가
배송 문의 DLE-DR-0004 델타 로봇, 건설 프로파일 재질의 운송 랙에 들어 있는 사전 조립 기구, 3x dryve D1 스텝 모터 제어 시스템 포함 7,147.25 USD 장바구니에 추가
24 - 48 시간 내 배송 준비 DLE-DR-0005 델타 로봇, 컴팩트한 운송 상자에 들어 있는 조립 키트, 모터 제외 4,449.38 USD 장바구니에 추가
배송 문의 DLE-DR-0006 델타 로봇, 건설 프로파일 재질의 운송 랙에 들어 있는 사전 조립 기구, 모터 제외 4,724.81 USD 장바구니에 추가
24 - 48 시간 내 배송 준비 DLE-DR-0050 델타 로봇, 컴팩트한 운송 상자에 들어 있는 키트 6,645.81 USD 장바구니에 추가
24 - 48 시간 내 배송 준비 DLE-DR-0051 델타 로봇, 사전 설치 기구, 프로파일링된 레일 재질의 운송 랙에 들어 있음 6,921.25 USD 장바구니에 추가
24 - 48 시간 내 배송 준비 DLE-DR-0052 델타 로봇, 컴팩트한 운송 상자에 들어 있는 키트, 3x dryve D1 스텝 모터 제어 유닛 포함 7,910.00 USD 장바구니에 추가
24 - 48 시간 내 배송 준비 DLE-DR-0053 델타 로봇, 사전 설치 기구, 프로파일링된 레일 재질의 운송 상자에 들어 있음, 3x dryve D1 스텝 모터 제어 유닛 포함 8,185.44 USD 장바구니에 추가
24 - 48 시간 내 배송 준비 DLE-DR-0054 델타 로봇 사이즈 660, 컴팩트한 운송 상자에 들어 있는 키트, 모터 제외 5,487.56 USD 장바구니에 추가
24 - 48 시간 내 배송 준비 DLE-DR-0055 델타 로봇 사이즈 660, 사전 설치 기구, 프로파일링된 레일 재질의 운송 상자에 들어 있음, 모터 제외 5,763.00 USD 장바구니에 추가
선택된 부품에 대해 더 많은 정보:
3D CAD (캐드) 3D CAD (캐드)
견본주문 견본주문
견적 요청 견적 요청
myCatalog myCatalog

기술 데이터

위치 정확도+- 0,5[mm]
75 [mm] 규모의 작업 영역 지름360[mm]
최대 하중5[kg]
반경 0 [mm]의 최대 공정 힘100[N]
역동성 500 [g]최소 60선택 (최소)
고중량15[kg]
최대 속도3[m/s]
최고 가속도60[m/s²]

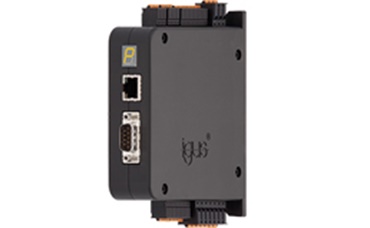

dryve D1 제어 시스템

D1 모터 제어 시스템

모든 이구스 모터용 모터 제어 시스템

프로그래밍을 제외한 다양한 자동화 작업에 적합. 단일 축 또는 룸 직동 로봇 및 델타 로봇용. 데이터 입력을 위해 통합된 온라인 포털 제공 / 소프트웨어 설치 또는 앱 다운로드 필요 없음. PC, 태블릿 또는 스마트폰용. Siemens 또는 Beckhoff 같은 마스터 제어 시스템에 연결할 최대 21A 피크 전류 및 48V 입력/출력, 아날로그 입력, CANopen, ModbusTCP가 있는 스테퍼 (ST), DC 및 EC 모터

납기

납기

3-7일
