"클래식" 시리즈 - 영구적으로 사용 가능

다운로드

"클래식" 카탈로그 - 이전 제품 구매 가능

D-CLASSICS-2013-SCREEN.pdf

지퍼 "클래식" e-체인® - 지퍼 패스너를 사용한 빠른 조립

Zipper

외부 지퍼 개방형

내부 높이 하이: 17 mm
내부 폭 Bi: 15 - 50 mm
굽힘 반경 R: 38 - 180 mm
피치: 30.5mm

시리즈 15

E2 미니 "클래식" - 원피스 및 투피스 - 중소형 사이즈

E2 미니 클래식

폐쇄형

내부 높이 Hi: 18 mm
내부 폭 Bi: 15 - 50 mm
굽힘 반경 R: 28 - 180 mm
피치: 30.5mm

시리즈 10
B15 미니

한쪽 외부에서 열 수 있습니다.

내부 높이 하이: 17 mm
내부 폭 Bi: 15 - 50 mm
굽힘 반경 R: 38 - 180 mm
피치: 30.5mm

B15 시리즈

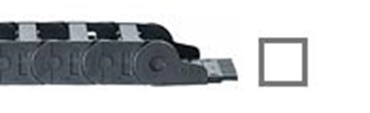

E2 중형 "클래식" - 새로운 디자인에는 E2/000 시리즈를 사용하세요.

밀폐형 설계

밀폐형 설계
밀폐형 설계

크로스바는 내부에서 열 수 있습니다.

E2 중간 2
E2 중간 2

한쪽으로 열 수 있음

크로스바는 외부에서 열 수 있습니다.

E2 중간 3
E2 중간 3

한쪽으로 열 수 있음

폐쇄형


  • 시리즈 200, 내부 높이 높이: 25mm, 내부 폭 Bi: 25 - 125mm, 굽힘 반경 R: 55 - 250mm, 피치: 46mm
  • 시리즈 26, 내부 높이 높이: 35mm, 내부 폭 Bi: 50 - 200mm, 굽힘 반경 R: 63 - 250mm, 피치: 56mm
  • 시리즈 20, 내부 높이 높이: 25mm, 내부 폭 Bi: 11 - 103mm, 굽힘 반경 R: 55 - 250mm, 피치: 46mm
  • 시리즈 30, 내부 높이 높이: 45mm, 내부 폭 Bi: 75 - 175mm, 굽힘 반경 R: 75 - 300mm, 피치: 67mm

    • 한쪽에서 열 수 있으며, 크로스바는 안쪽에서 열 수 있습니다.


  • 시리즈 240, 내부 높이 높이: 25mm, 내부 폭 Bi: 25 - 125mm, 굽힘 반경 R: 55 - 250mm, 피치: 46mm
  • 시리즈 27i, 내부 높이 높이: 35mm, 내부 폭 Bi: 50 - 200mm, 굽힘 반경 R: 63 - 250mm, 피치: 56mm
  • 시리즈 340, 내부 높이 높이: 45mm, 내부 폭 Bi: 50 - 250mm, 굽힘 반경 R: 75 - 300mm, 피치: 67mm
  • 시리즈 36, 내부 높이 높이: 45mm, 내부 폭 Bi: 75 - 175mm, 굽힘 반경 R: 75 - 300mm, 피치: 67mm

    • 한쪽에서 열 수 있으며, 크로스바는 외부에서 열 수 있습니다.


  • 시리즈 250, 내부 높이 높이: 25mm, 내부 폭 Bi: 25 - 125mm, 굽힘 반경 R: 55 - 250mm, 피치: 46mm
  • 시리즈 27, 내부 높이 높이: 35mm, 내부 폭 Bi: 50 - 200mm, 굽힘 반경 R: 63 - 250mm, 피치: 56mm
  • 시리즈 350, 내부 높이 높이: 45mm, 내부 폭 Bi: 50 - 250mm, 굽힘 반경 R: 75 - 300mm, 피치: 67mm
  • 시리즈 25, 내부 높이 높이: 25mm, 내부 폭 Bi: 11 - 103mm, 굽힘 반경 R: 55 - 250mm, 피치: 46mm
  • 시리즈 35, 내부 높이 높이: 45mm, 내부 폭 Bi: 75 - 175mm, 굽힘 반경 R: 75 - 300mm, 피치: 67mm

    • E2 R "클래식" -투피스 전자 튜브 -칩 보호 -매우 부드러운 주행

    E2 R
    E2 R

    외부에서 열림

    두 부분으로 구성된 e-튜브

    내부 높이 Hi: 35mm
    내부 폭 Bi: 50 - 75 mm
    굽힘 반경 R: 75 - 250 mm
    피치: 33.3mm

    구형 R58 시리즈

    두 부분으로 구성된 e-튜브

    내부 높이 Hi: 45mm
    내부 폭 Bi: 75 - 175 mm
    굽힘 반경 R: 100 - 300 mm
    피치: 36mm

    시리즈 R68 구형

    E4/light "클래식" - 단종된 시리즈 - 새로운 디자인은 E4/light 시리즈를 사용하세요.

    전폭, 양쪽에서 열 수 있음

    E4 라이트
    E4 라이트

    하프 웹, 양쪽에서 열 수 있음

    E3 라이트 2
    E3 라이트 2

    전자 튜브, 양쪽에서 열 수 있음

    E4 라이트 3
    E4 라이트 3

    회전식 뚜껑

    전폭, 양쪽에서 열 수 있음


  • 시리즈 140, 내부 높이 높이: 56mm, 내부 폭 Bi: 50 - 600mm, 굽힘 반경 R: 135 - 500mm, 피치: 91mm
  • 시리즈 142, 내부 높이 높이: 62mm, 내부 폭 Bi: 50 - 400mm, 굽힘 반경 R: 135 - 500mm, 피치: 91mm
  • 시리즈 150, 내부 높이 높이: 80mm, 내부 폭 Bi: 50 - 600mm, 굽힘 반경 R: 150 - 500mm, 피치: 91mm

    • 하프 웹, 양쪽에서 열 수 있음


  • 시리즈 141, 내부 높이 높이: 56 mm, 내부 폭 Bi: 50 - 600 mm, 굽힘 반경 R: 135 - 500 mm, 피치: 91 mm
  • 시리즈 143, 내부 높이 높이: 62mm, 내부 폭 Bi: 50 - 400mm, 굽힘 반경 R: 135 - 500mm, 피치: 91mm
  • 시리즈 151, 내부 높이 높이: 80mm, 내부 폭 Bi: 50 - 600mm, 굽힘 반경 R: 150 - 500mm, 피치: 91mm

    • 전자 튜브, 양면 개방 가능, 회전식 뚜껑


  • 시리즈 R188, 내부 높이 높이: 56mm, 내부 폭 Bi: 75 - 462mm, 굽힘 반경 R: 150 - 500mm, 피치: 91mm
  • 시리즈 R198, 내부 높이 높이: 80mm, 내부 폭 Bi: 75 - 462mm, 굽힘 반경 R: 200 - 500mm, 피치: 91mm

    • E4/0 "클래식" - 단종된 시리즈 - 새로운 디자인에는 시리즈 E4.1을 사용하십시오.

    전폭, 양쪽에서 열 수 있음

    E4/0
    E4/0

    하프 웹, 양쪽에서 열 수 있음

    E4/0
    E4/0

    전자 튜브, 양쪽에서 열 수 있음

    E4/0
    E4/0

    회전식 뚜껑

    전폭, 양쪽에서 열 수 있음


  • 시리즈 22, 내부 높이 높이: 28mm, 내부 폭 Bi: 40 - 300mm, 굽힘 반경 R: 55 - 250mm, 피치: 46mm
  • 시리즈 28, 내부 높이 높이: 32mm, 내부 폭 Bi: 50 - 400mm, 굽힘 반경 R: 63 - 300mm, 피치: 56mm
  • 시리즈 38, 내부 높이 높이: 42mm, 내부 폭 Bi: 50 - 400mm, 굽힘 반경 R: 75 - 350mm, 피치: 67mm
  • 시리즈 40, 내부 높이 높이: 56mm, 내부 폭 Bi: 50 - 600mm, 굽힘 반경 R: 135 - 500mm, 피치: 91mm
  • 시리즈 50, 내부 높이 높이: 80mm, 내부 폭 Bi: 50 - 600mm, 굽힘 반경 R: 150 - 1000mm, 피치: 91mm

    • 하프 웹, 양쪽에서 열 수 있음


  • 시리즈 23, 내부 높이 높이: 28mm, 내부 폭 Bi: 40 - 300mm, 굽힘 반경 R: 55 - 250mm, 피치: 46mm
  • 시리즈 29, 내부 높이 높이: 32mm, 내부 폭 Bi: 50 - 400mm, 굽힘 반경 R: 63 - 300mm, 피치: 56mm
  • 시리즈 39, 내부 높이 높이: 42mm, 내부 폭 Bi: 50 - 400mm, 굽힘 반경 R: 75 - 350mm, 피치: 67mm
  • 시리즈 41, 내부 높이 높이: 56mm, 내부 폭 Bi: 50 - 600mm, 굽힘 반경 R: 135 - 500mm, 피치: 91mm
  • 시리즈 51, 내부 높이 높이: 80mm, 내부 폭 Bi: 50 - 600mm, 굽힘 반경 R: 150 - 1000mm, 피치: 91mm

    • 전자 튜브, 양면 개방 가능, 회전식 뚜껑


  • 시리즈 R76, 내부 높이 높이: 28mm, 내부 폭 Bi: 50 - 300mm, 굽힘 반경 R: 75 - 250mm, 피치: 46mm
  • 시리즈 R77, 내부 높이 높이: 32mm, 내부 폭 Bi: 50 - 300mm, 굽힘 반경 R: 125 - 300mm, 피치: 56mm
  • 시리즈 R78, 내부 높이 높이: 42mm, 내부 폭 Bi: 50 - 300mm, 굽힘 반경 R: 125 - 350mm, 피치: 67mm
  • 시리즈 R88, 내부 높이 높이: 56mm, 내부 폭 Bi: 75 - 462mm, 굽힘 반경 R: 150 - 500mm, 피치: 91mm
  • 시리즈 R98, 내부 높이 높이: 80mm, 내부 폭 Bi: 75 - 462mm, 굽힘 반경 R: 200 - 1000mm, 피치: 91mm

    • e-밴드

    e-밴드

    바깥쪽 반경에 채워야 합니다.

    내부 높이 Hi: 25.5mm
    내부 폭 Bi: 25.5mm
    굽힘 반경 R: 45 - 200 mm
    피치: 25mm

    시리즈 전자 밴드(PDF 파일)

    오토글라이드 시스템:

    오토글라이드

    버전 2 - 시리즈 200 e-체인용®

    내부 반경에 몰딩된 오토글라이드 이빨
    내부 높이 Hi: 25 mm
    내부 폭 Bi: 57 mm
    굽힘 반경 R: 100 mm
    피치: 45mm

    AG200 시리즈
