chainflex® 제어 케이블 CF10.UL

CF10.UL.02.04 product image

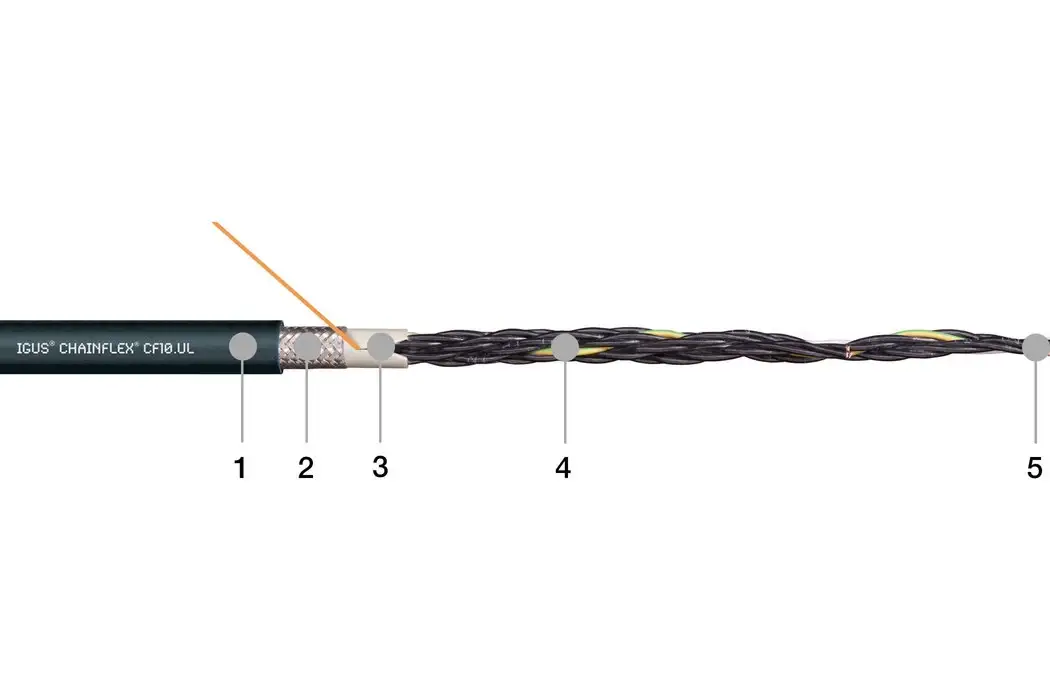

1. Pressure extruded, flame-retardant TPE mixture 2. Extremely flexible braiding made of tinned copper wires 3. Pressure extruded, gusset-filling TPE mixture 4. Mechanically high-quality TPE mixture 5. Stranded conductor in especially bend-resistant version consisting of bare copper wires 6. High tensile strength centre element

CF10.UL.02.04 product image

3 의 1

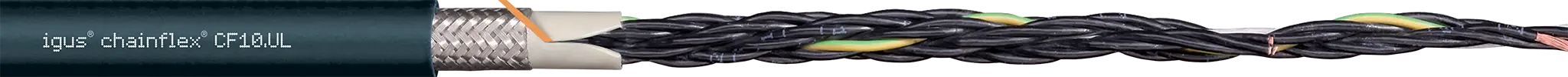

CF10.UL.02.04 product image

1. Pressure extruded, flame-retardant TPE mixture 2. Extremely flexible braiding made of tinned copper wires 3. Pressure extruded, gusset-filling TPE mixture 4. Mechanically high-quality TPE mixture 5. Stranded conductor in especially bend-resistant version consisting of bare copper wires 6. High tensile strength centre element

CF10.UL.02.04 product image

요구사항: 초중량급 어플리케이션용
외피: TPE
전체 쉴드
냉각수 내성
저온 유연성
가수분해 내성, 미생물 내성
난연성
실리콘 무함유
UV 내성
PVC 무함유유
내유성: DIN EN 60811-404에 따른 내유성, DEA가 테스트한 Plantocut 8 S-MB와 함께 VDMA 24568에 따른 오가닉 오일에 대한 내성
CFRIP®
chainflex® 등급: 6.6.4.1

품번

CF10.UL.02.04

심선 수 및 도체 공칭 단면적

(4x0.25)C

최대 외경(d) mm [mm]

일반적인 어플리케이션

초고하중용
오일, 바이오 오일에조차 거의 무제한 내성
실내 및 실외 어플리케이션, UV 내성
최대 400m 이상 비지지 이동 및 글라이딩 이동에 특히 적합
하이베이 창고용 보관 및 회수 장치, 가공 장치 및 공작 기계, 빠른 처리, 클린룸, 반도체 삽입, 선박과 육지 사이, 실외 크레인, 저온 어플리케이션

보증 조건에 따라 이 시리즈에 대해 보장된 사용 수명
자세한 정보:

더블 스트로크*	5백만	750만	1천만
온도,	최소 곡률 반경	최소 곡률 반경	최소 곡률 반경
범위 [°C]	[Factor x d]	[Factor x d]	[Factor x d]
-35 / -25	6,8	7,5	8,5
-25 / +90	5	6	7
+90 / +100	6,8	7,5	8,5

* 더 많은 더블 스트로크 가능 – 이 페이지의 사용 수명 계산 기능을 사용하세요.
