가동형 어플리케이션용 CAN 버스 케이블

캔 버스 케이블로 다운타임 제거

CAN 버스 (Controller Area Network)는 Bosch가 개발 한 필드 버스 시스템으로 1986 년 인텔과 함께 발표되었습니다. 목표는 비용과 무게를 줄이기 위해 자동차의 케이블 하네싱을 줄이는 것이 었습니다. 시간이 지남에 따라, 특히 보안 관련 영역에서 다양한 CAN 프로토콜이 확립되었습니다. 1994년, Bosch는 자동화 기술을 위한 CANopen 프로토콜의 도입을 주도했습니다.

CAN 버스 케이블의 적용 사례

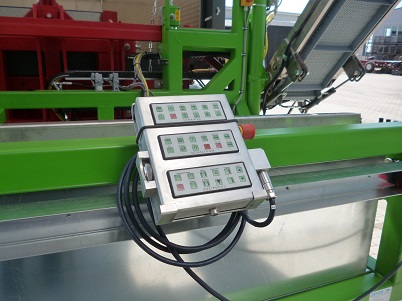

CAN 버스는 주로 자동화 기술에 사용됩니다. CAN 버스 시스템은 지게차 및 리프팅 작업 플랫폼과 같은 산업에서 사용되는 차량에서도 발견됩니다.

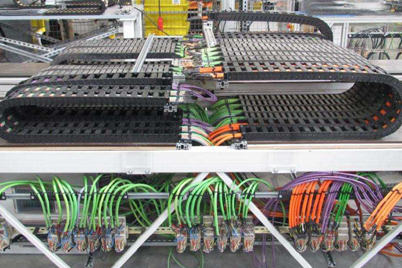

이구스의 CAN 버스 애플리케이션용 케이블 에너지체인에 적용하려면 가는 연선이있는 CAN 버스 케이블을 사용해야합니다. 또한 에너지 체인의 움직임에 맞는 케이블 구조가 필요하므로 수년간 안전한 데이터 전송이 보장됩니다. 이것이 로봇, 포장 기계, 생산 기계 및 공작 기계와 같은 장비 및 기계에서 특히 chainflex® 케이블이 사랑받는 이유입니다.

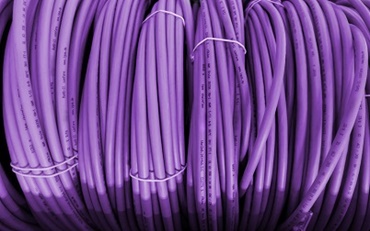

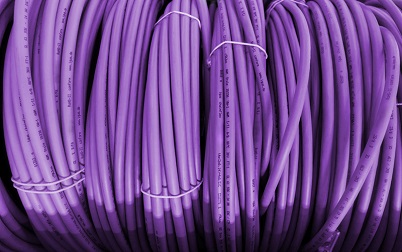

이구스의 chainflex® 케이블 제품군은 다양한 CAN 버스 케이블을 제공합니다. 13가지 타입의 CAN 버스 케이블과, 7개의 케이블 범위로 다양한 어플리케이션에 호환 가능합니다. 모든 chainflex® CAN버스 케이블은 에너지 체인에서 지속적인 모션을 위해 개발되었습니다. 요구사항에 따라 다른 PVC, PUR및 TPE 외부 재킷 중에서 선택할 수 있습니다. 각각의 버스 케이블 시리즈는 서로 다른 성능 수준을 제공하므로 가장 긴 서비스 수명을 달성하기 위해 각 어플리케이션에 적합한 케이블을 선택할 수 있습니다. 모든 chainflex® CAN버스 케이블은 공통점이 있습니다. 모든 chainflex® 케이블은 동일한 품질 표준을 따릅니다. 비용 효율적인 CF888 케이블 또는 가장 높은 요구사항에 대한 케이블인지 또는 CFBUS.LB 범위의 경우처럼 가장 작은 곡률 반경  여부는 중요하지 않습니다. 이구스는 모든 chainflex® CAN 버스 케이블에 대해 최대 1,000 만회의 이중 스트로크 수명과 36 개월의 품질 보증 서비스를 제공합니다.

전송 길이 버스 케이블의 최대 전송 길이에 대한 내용은 종종 과소 평가됩니다. 최대 케이블 길이는 케이블 유형에 따라 크게 다를 수 있으므로 일반적으로 주의를 기울여야 합니다. 고정된 형태로 설치되는 케이블은 가동형 케이블보다 낮은 감쇠 효과를 보입니다. 결과적으로 전송 길이는 고정형 설치용 케이블보다 짧습니다.

케이블 범위에 따라 chainflex® CAN 버스 케이블은 최대 400m 이상의 이동을 위해 기계적으로 설계되었지만 케이블 길이가 길어질수록 버스 시스템의 데이터 속도는 감소합니다. 고정형 설치의 경우 구리 케이블은 최대 500m까지 사용 할 수 있습니다. 최대 전송 속도는 여전히 125Kbps이며 케이블 길이가 40m인 경우 1Mbps의 데이터 전송 속도 구현이 가능합니다. 에너지 체인을 위한 매우 유연한 CAN 버스 케이블을 사용하면 케이블 길이가 훨씬 짧아 질 수 있습니다. 전송 속도에 따라 가동형 CAN 버스 케이블에 대해 최대 50m 길이가 가능합니다. 다만 위 길이는 환경 조건 및 적용 요건에 따라 달라질 수 있습니다.
